使用指南#

本章节介绍数据集成、加工工具 Wasp 的使用

前提#

Wasp 集群已经部署，详见：Wasp安装。

运行数据集成任务需要依赖 Flink 作为计算引擎，因此需要部署 Flink 集群，详见：Flink安装。

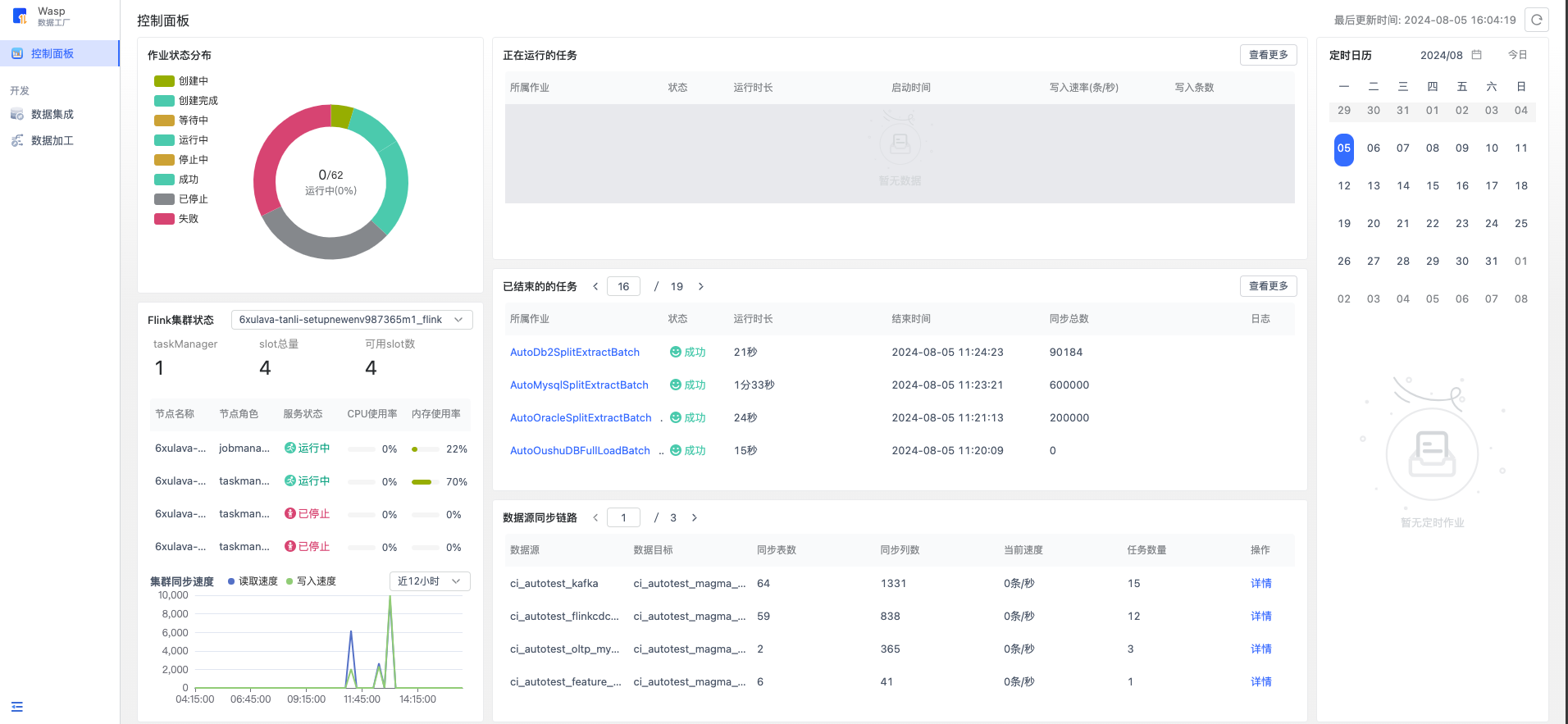

控制面板#

5700版本后wasp新增了控制面板模块，目前仅用于管理数据集成任务


整体分为下面6个模块

作业状态分布#

这里可以看到所有数据集成任务和对应的状态总揽。

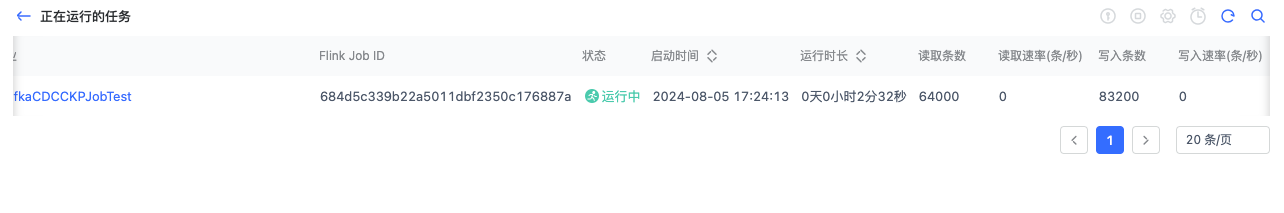

正在运行的任务#

展示了当前正在运行态的任务，包括【启动中】/【提交中】/【运行中】/【停止中】状态

点击查看更多能展示更多的信息

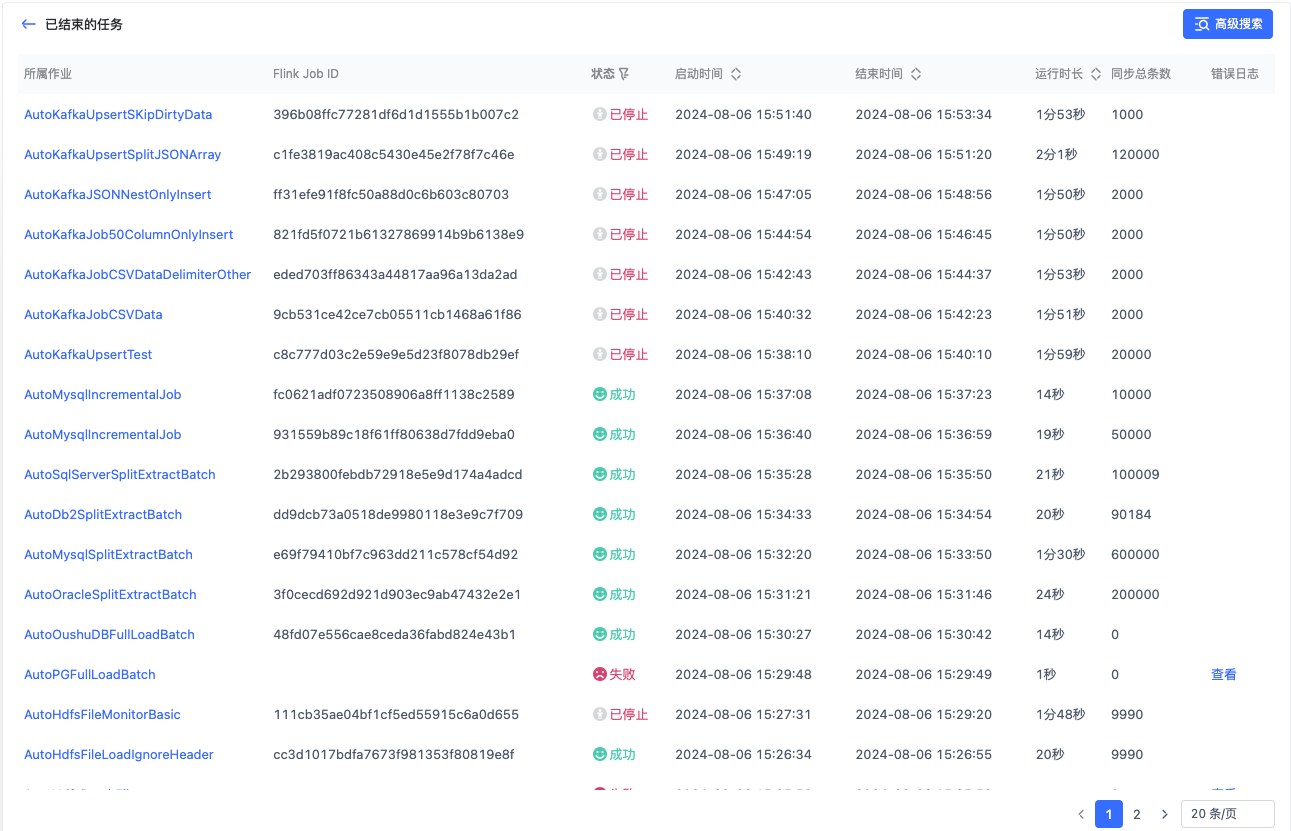

已结束的的任务#

展示了当前正在结束态的任务，包括【成功】/【已停止】/【失败】状态。

点击查看更多能展示更多的信息，高级搜索可以进行快速检索。这里展示的是任务历史粒度的，即一个任务运行了多次，这里会展示多次的运行历史。


数据源同步链路#

这部分统计了数据源 source 端到数据目标 sink 端的整条链路信息。包括在这条链路中创建的数据集成任务，总共同步表数、列数，实时的速度等。

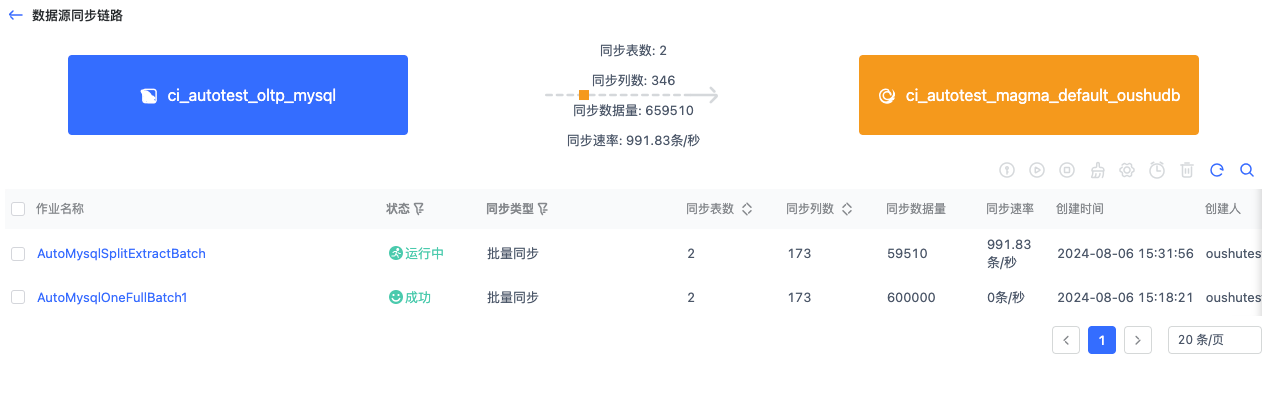

点击某条链路的详情，可以看到链路里每个任务的详细信息。

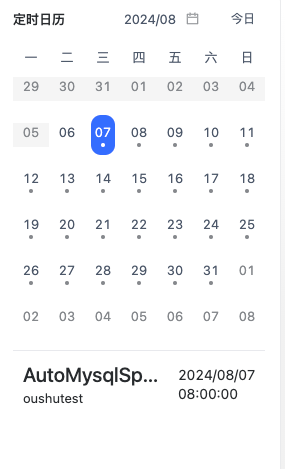

定时日历#

对于配置了定时设置的任务，可以通过这个日历模块观察某天是否会有定时任务运行。


数据集成#

进入 Skylab 云数据平台，在界面上方产品的开发套件，点击“数据工厂 Wasp” 即可进入“数据集成”菜单。

我们通过任务的形式去定义一个数据集成的流程。这里展示和管理了所有数据集成任务。


新建任务#

在创建任务之前，需要先在数据源服务添加将要作为 Wasp 数据集成的源/目标。比如要从 MySQL 抽取数据到 OushuDB，那么需要事先添加这两个数据源。 详见数据源。

引导式的任务创建需要经过四个步骤：1.选择数据源。2.选择处理对象。3.选择数据目标。4.配置列映射。下面详细介绍每个步骤。

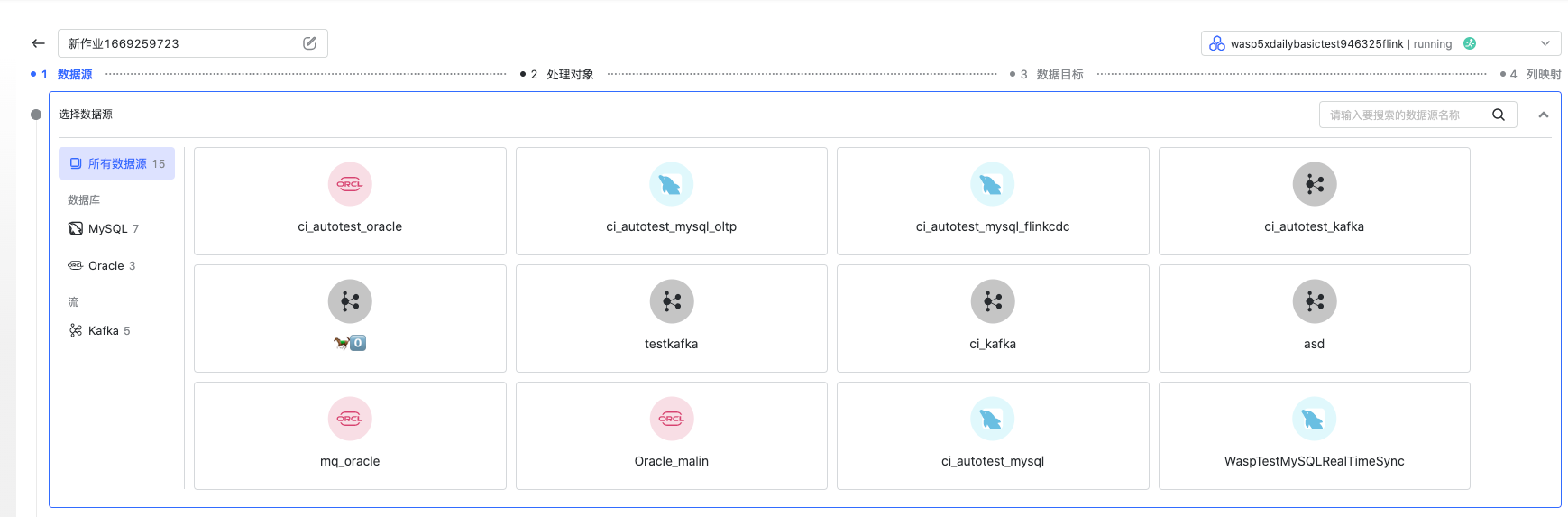

选择数据源#

决定从哪个数据源抽取数据，这里只能选择事先在数据源服务添加好的数据源。

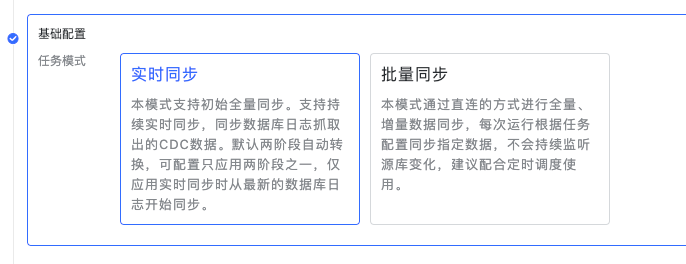

  • 任务模式
    不同的数据源类型支持的任务模式不同

    1. 当源为数据库类型，支持 CDC 的实时同步和 JDBC 直连的批量同步。
      CDC 模式的实时同步我们是基于 flink-cdc-connector 直接去读取数据库日志的，如果选择这种模式，需要实现在数据库配置好 CDC 相关配置。

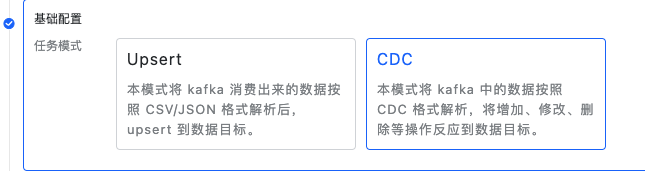

    1. 当源为 Kafka，支持 upsert 同步和 CDC 的同步方式。 upsert 模式是消费 Kafka，对目标进行 upsert 操作，CDC 模式则会解析从 Kafka 消费出来的 CDC 格式数据，从而反应到目标。


  • 高级配置
    不同的数据源、任务模式支持的高级配置不同。

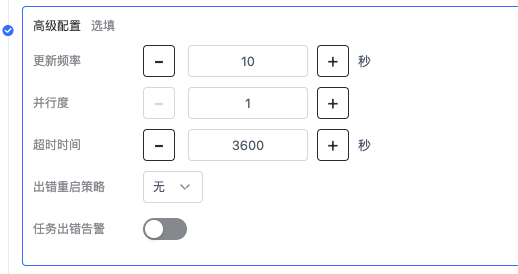

    1. 常见的高级配置如下


    更新频率：两次 checkpoint 之间的间隔，这个值越低，数据的实时性越高，但是频繁的 checkpoint 会让写数据的性能也降低。

    并行度：该配置决定了启动 Flink 任务时配置的并行度是多少，通常情况下并行度越高，性能越高效。

    超时时间：做完一次 checkpoint 的最大超时时间，如果是【DB类型批量同步】无主键的源表时，需要根据数据量和抽取速度酌情调大此参数。

    出错重启策略：该配置决定flink任务失败后的行为，具体配置方式见下文【失败重启】章节。

    任务出错报警：根据【平台基础】-【消息中心】的告警配置，进行任务告警通知。

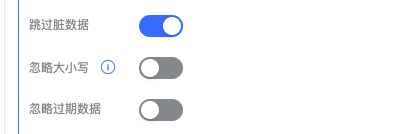

    1. Kafka任务高级配置


    跳过脏数据：解析 CSV / JSON 数据出错时，是否忽略掉该脏数据继续运行任务，对应脏数据会在flink日志中打印。

    忽略大小写：用于处理解析 JSON 数据时是否忽略键值的大小写，这可能会导致忽略大小写后相同的键会被覆盖。

    忽略过期数据：仅用于处理 KafkaCDC 任务中，处理 topic-partition 里有数据乱序的情况，打开该选项后需要指定保留时间， 且在下一步选择对象时，乱序的表需要指定数据比较列。相同主键的数据会根据数据比较列进行对比，迟到的数据会被丢弃， 最新的数据会写入库且保留比较列值一定时间，用于和下次同主键数据比较。如果超出了最大保留时间，迟到的数据会被认为最新数据，所以需要考量数据最多迟到多久。

    1. HDFS 任务高级配置


    忽略首行数据：用于处理文件中有列信息这种head数据，避免解析失败。

    编码格式：指定文件的编码，目前只允许默认的 UTF-8 编码格式。

在数据源配置完毕后，需要点击“测试连接”以验证数据源的连通性。

选择处理对象#

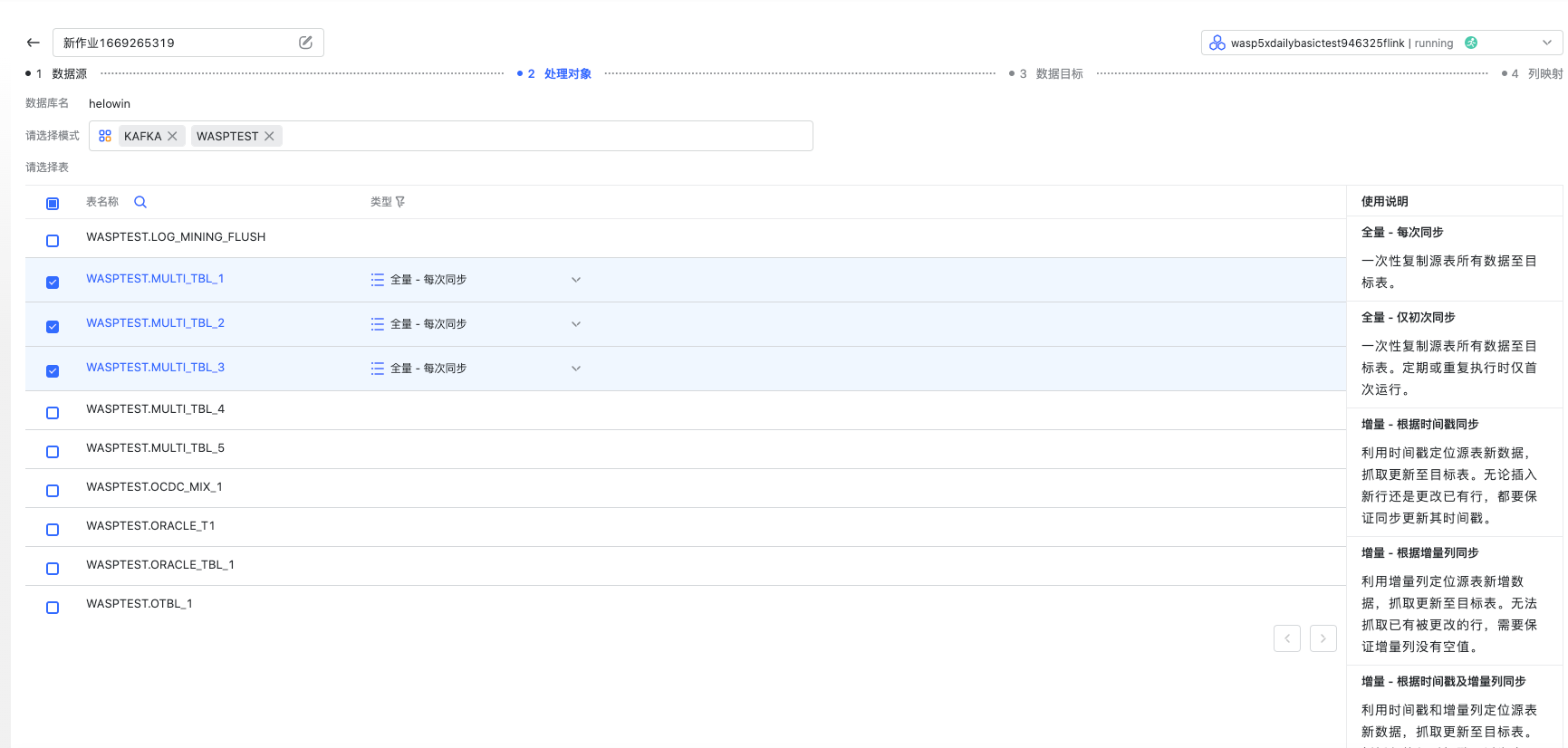

所谓处理对象，即选择数据源之后需要选择一些表 /topic 作为要抽取的对象。如下图是一个 Oracle 作为源、批量模式的对象选择页面。


在这里您可以选择想要抽取的表，每张表可以配置按照不同方式同步。对于不同的导入模式，界面右侧有详细的介绍。 不同数据源、任务模式在选择对象环节也可能不同，这里不一一赘述，详见此章节末的创建任务指南。

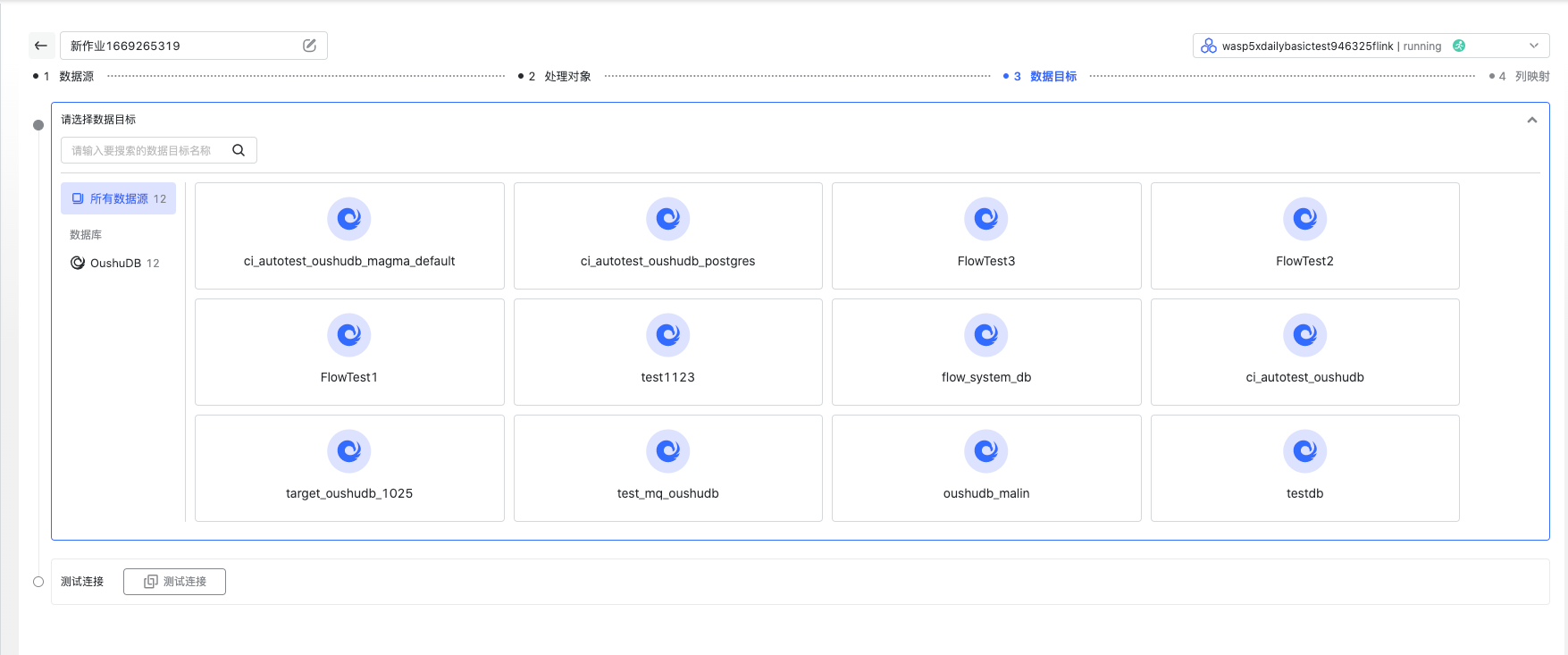

选择数据目标#

同选择数据源，在这里选择您想将数据导入的目标。当前数据目标只支持 OushuDB。

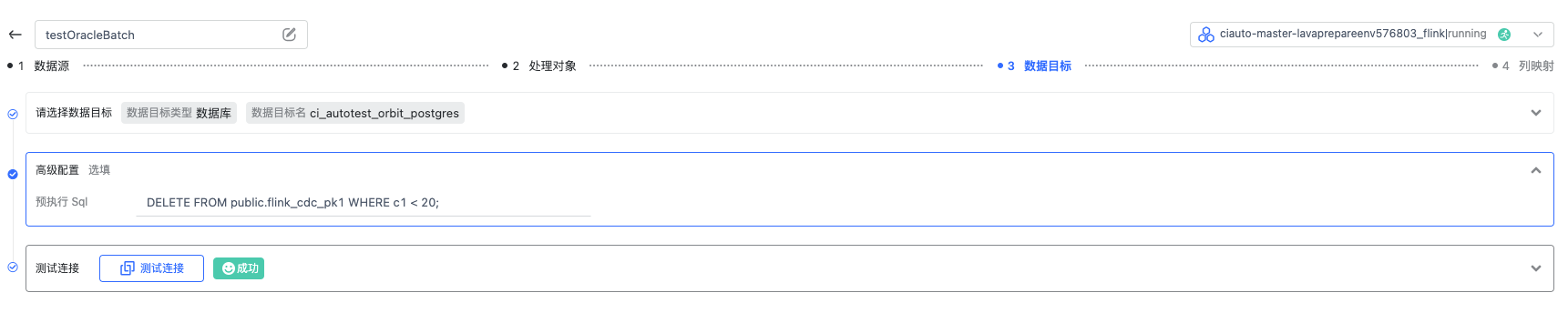

高级配置栏目中”预执行 Sql”配置项支持用户自定义 Sql 语句，其将在任务运行前被执行。

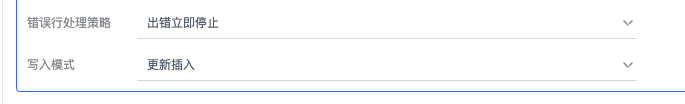

对于KafkaCDC任务而言还有其他sink高级配置：

  1. 错误行处理策略：决定sink写库失败时的处理逻辑，包括“出错立即停止”和“跳过错误仅告警”

  2. 写入模式：分为更新插入(upsert)和变化日志(changeLog)模式。更新插入会实时反映数据在目标表执行dml语句； 变化日志会只会执行 insert 语句，将数据的变化操作(insert/update/delete)都记录在目标表中， 其中 update 数据会插入两条，分别是 update_before 数据和 update_after 数据


配置列映射#

根据第二步选择的对象，这里会进行自动映射。

  1. 第一步：先匹配 schema

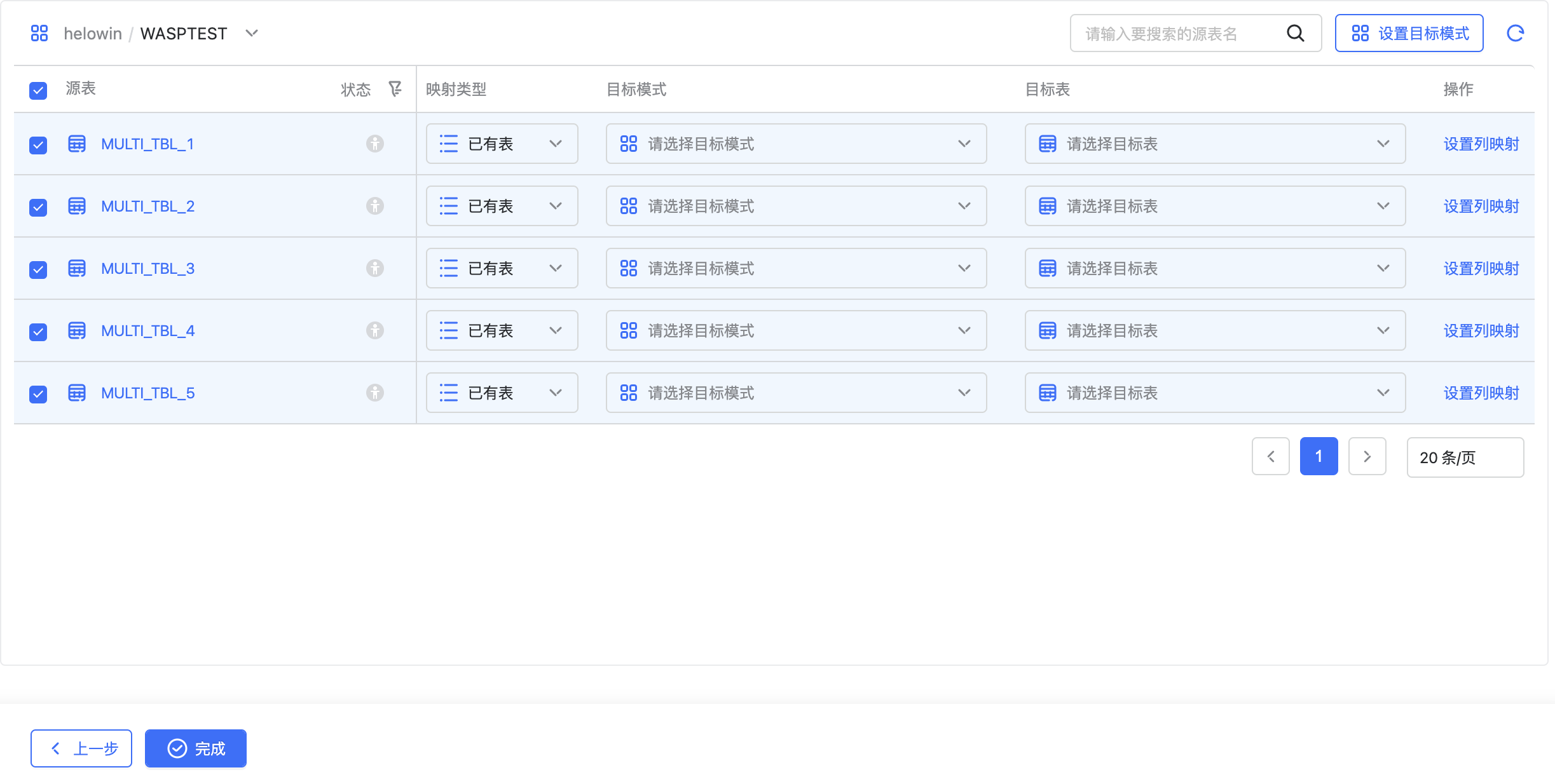

    对于 Oracle 这类源存在 schema 信息的数据库，会先根据源表 schema 匹配，如果 schema 没匹配上映射状态为：未映射，需要手动调整映射。 而 MySQL,Kafka,HDFS 这类源没有 schema 信息的源，会默认映射 public schema

    unmapped

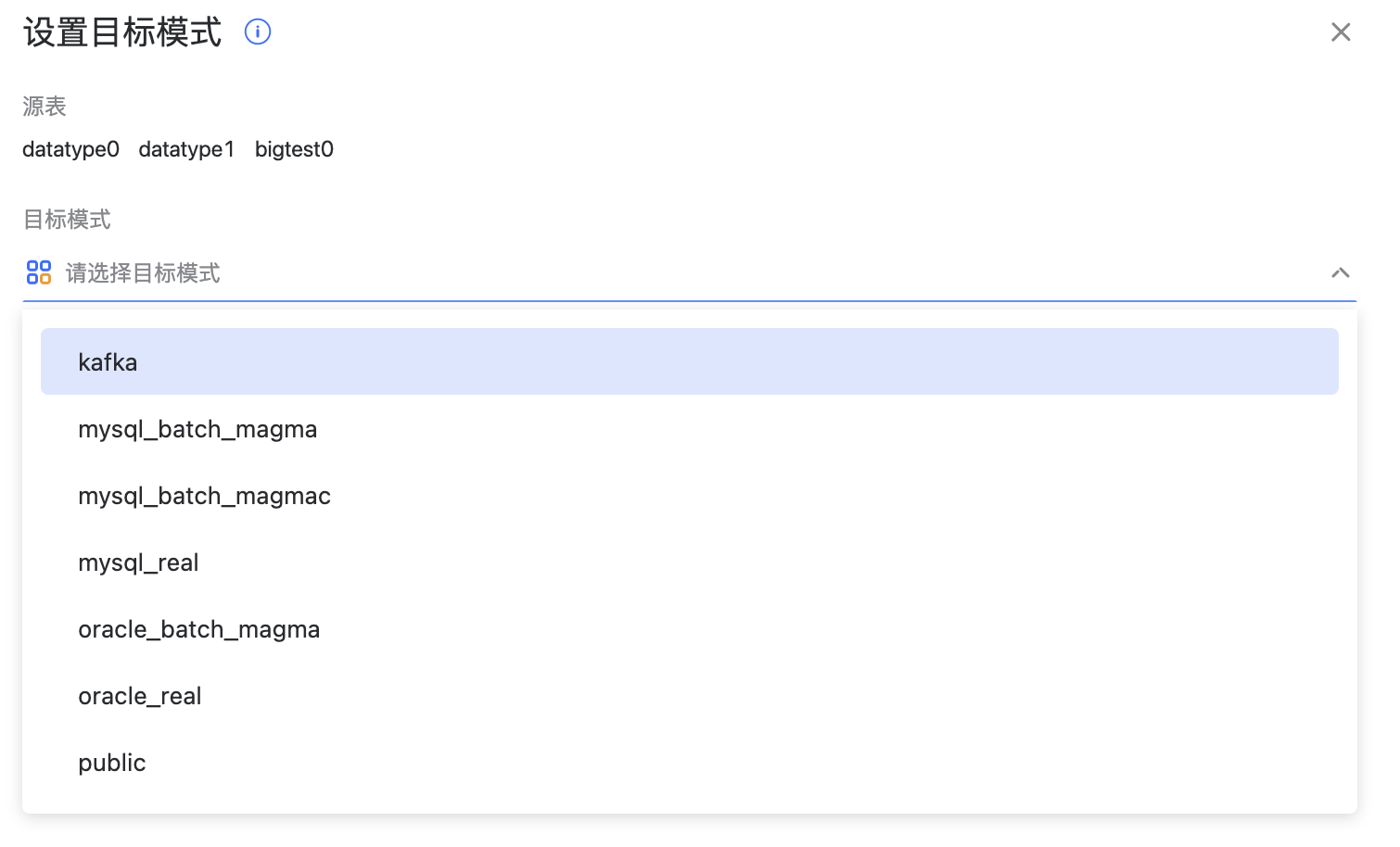

    对于没有映射成功的表，可以批量选择后点击右上角设置目标模式，指定 schema 重新映射

    mapping_schema

  2. 第二步：匹配表名

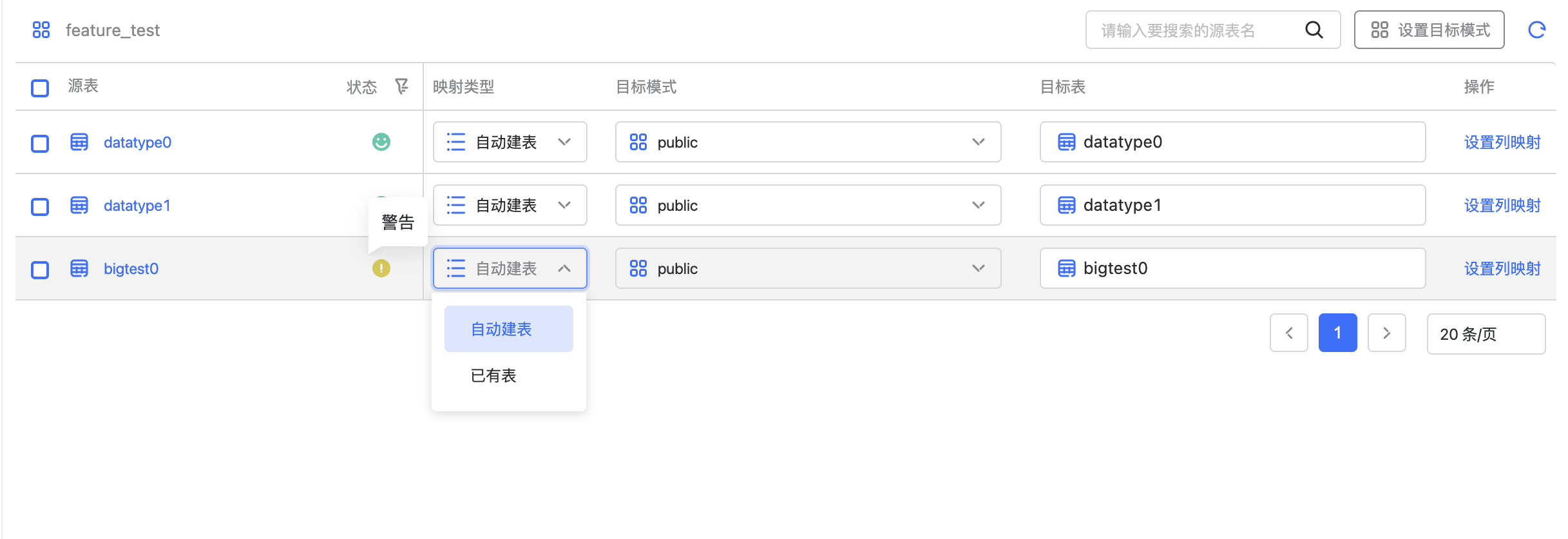

    如果目标表存在，则映射为已有表，反之若目标表不存在，则映射为自动建表，自动建表会在任务启动时自动创建。

    mapping_auto_create

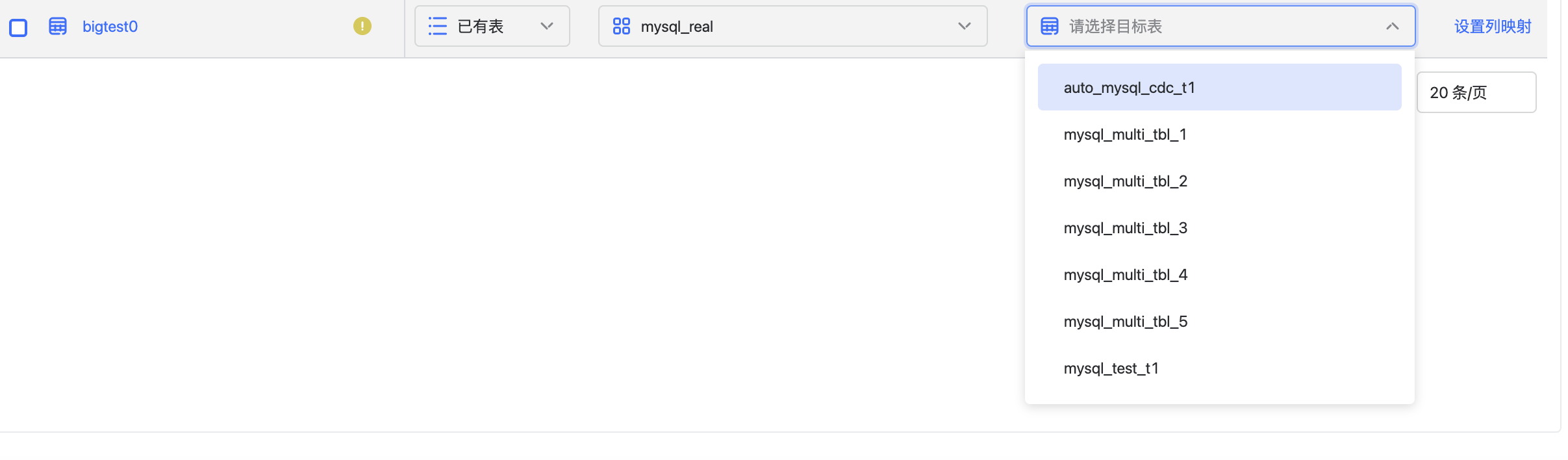

    也可以调整映射类型，指定去映射目标 schema 的某张已有表，重新进行映射

    mapping_existed_table

  3. 第三步：匹配列
    会按照列名进行匹配，如果源表的转换列没有全部匹配上，映射状态为警告，如果全部未匹配上，映射状态为失败。对于警告和失败状态的映射，需要用户手动修改，修改后映射状态为成功。

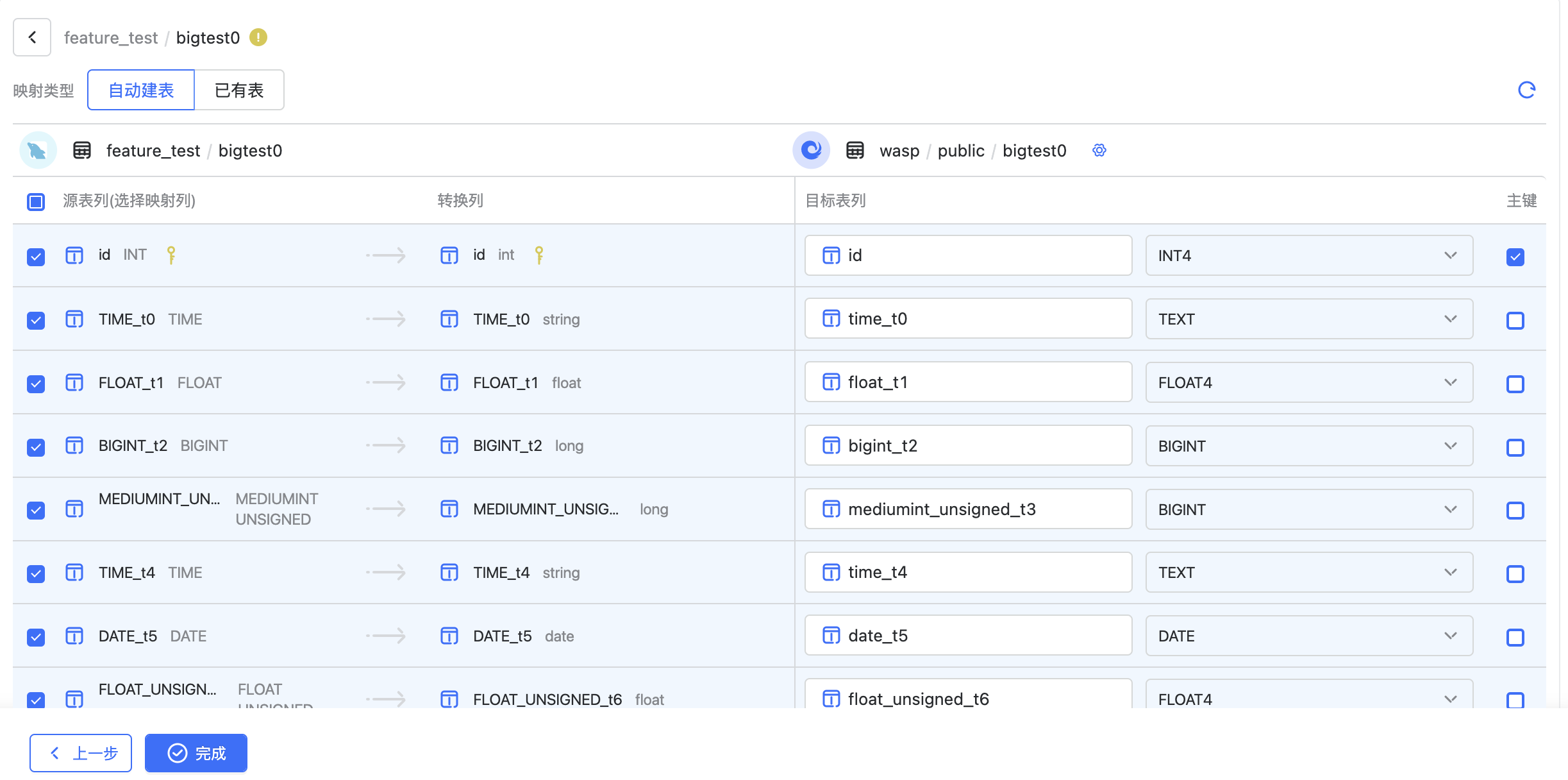

    点击设置列映射，可以看到源表到目标表的列对应关系、名称、主键、类型等。

    auto_create_field

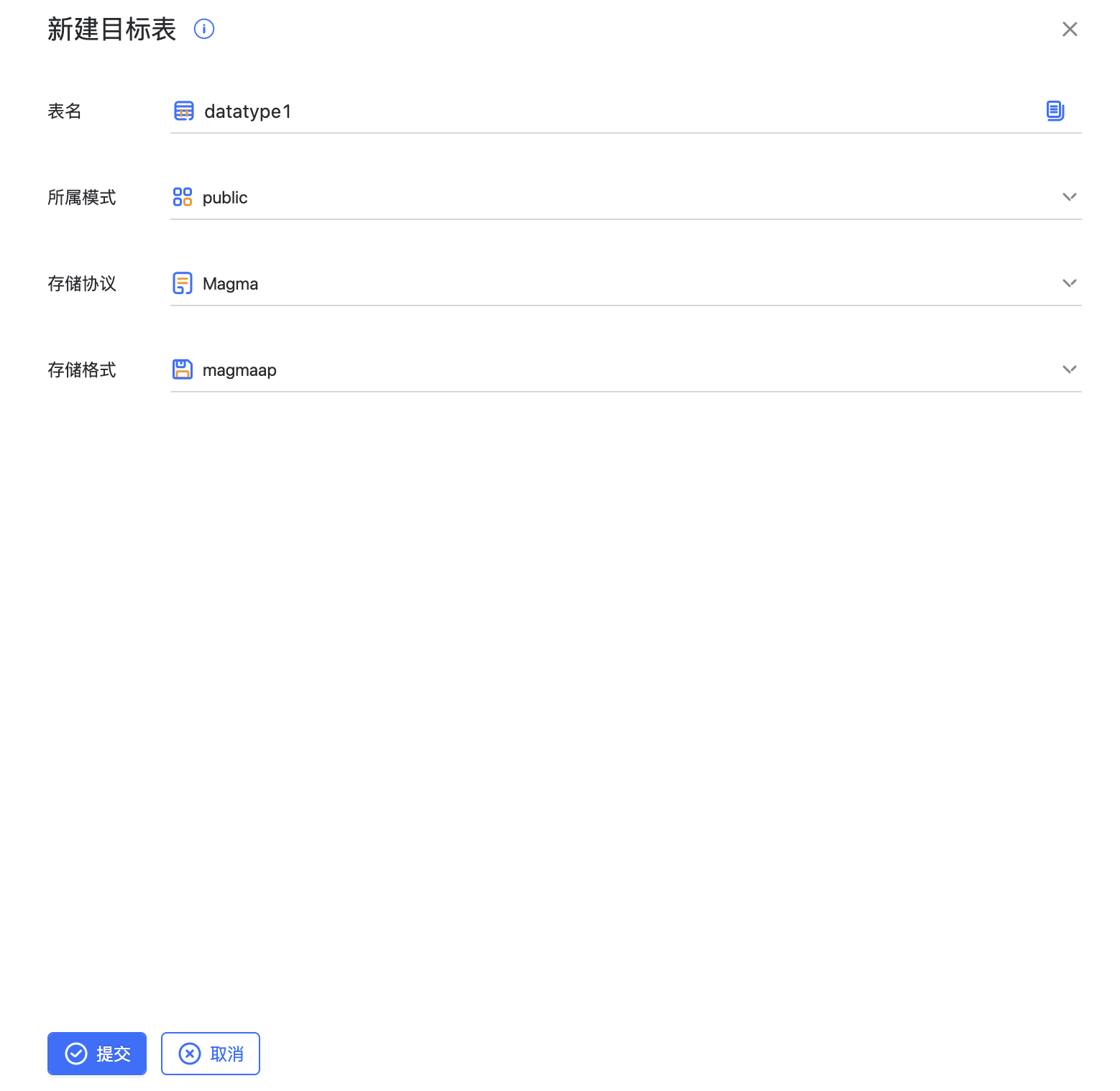

    在目标表右上角齿轮按钮，可以修改目标表属性

    update_auto_create

    对于自动建表，可以修改目标列名，类型，主键。

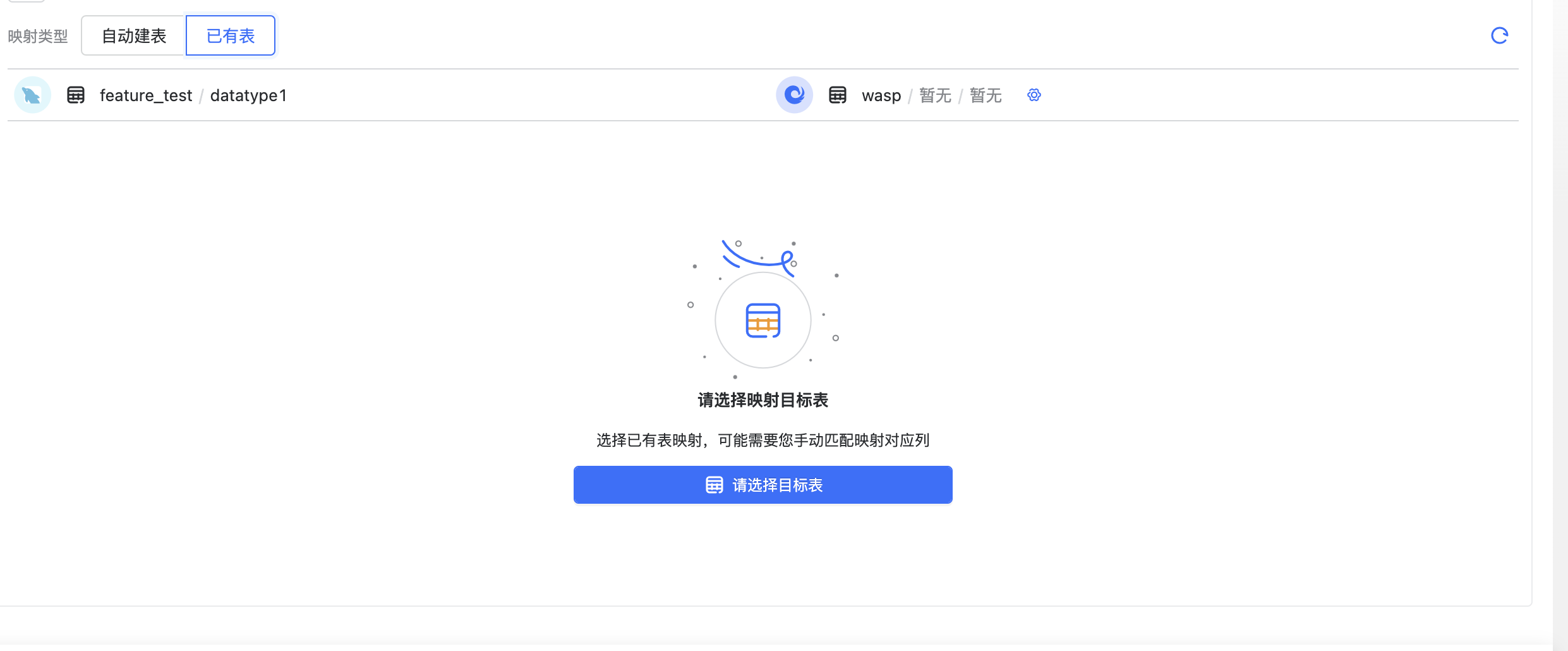

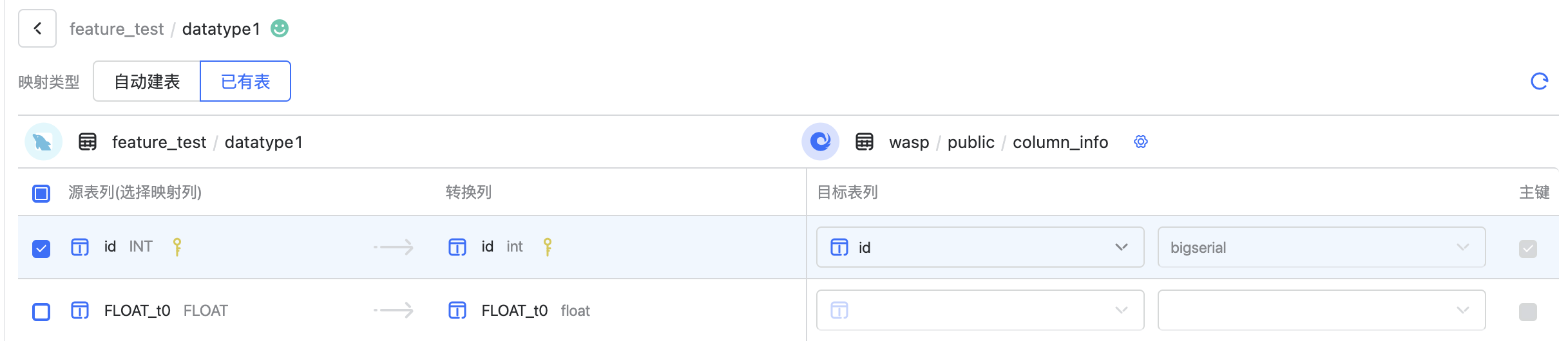

    也可以在列映射里切换到已有表，如果是已有表不能修改目标列。

    select_existed_table

    existed_table_field

    注意这里的上一步和完成是表示任务的步骤，如果像回到表映射状态的列表，需要点击左上角的后退按钮。

  4. 所有的映射对象状态为映射成功后，才能启动任务，否则任务会启动失败

任务创建指南#

上章统一介绍了任务的创建流程，由于不同数据源不同任务模式的配置可能不同，可以参考如下指南去创建任务。

数据源

数据目标

任务模式

MySQL,Oracle,DB2 等关系型数据库

OushuDB

实时CDC,批量JDBC

Kafka

OushuDB

upsert,CDC

HDFS

OushuDB

定量文件同步,目录监听同步

任务管理#

Wasp 提供文件夹的形式去组织管理任务，下面介绍文件夹和任务两种组织元素。

文件夹#

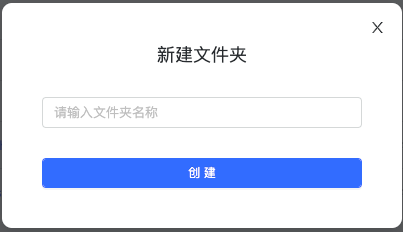

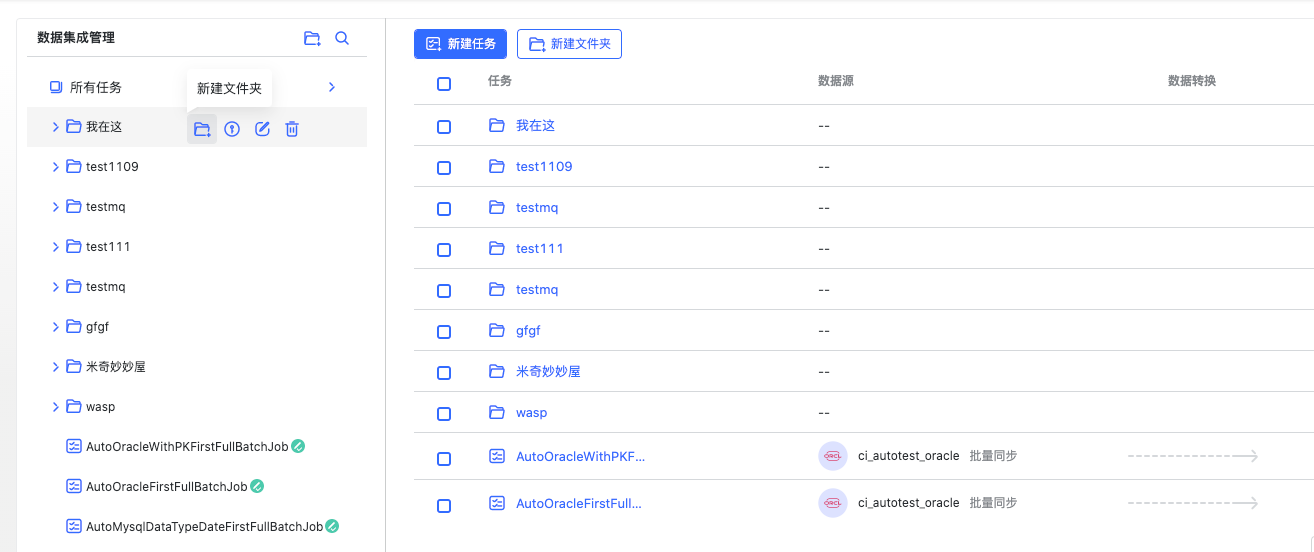

  • 新建文件夹
    您可以选择在任意一级文件夹下创建新文件夹。

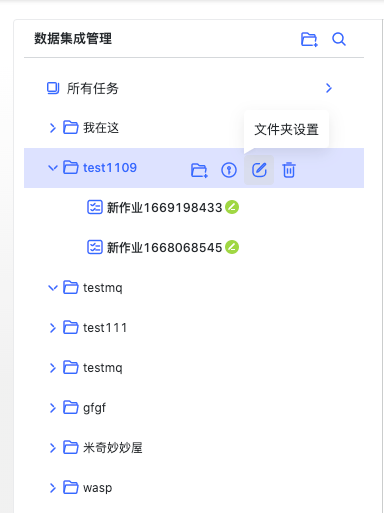

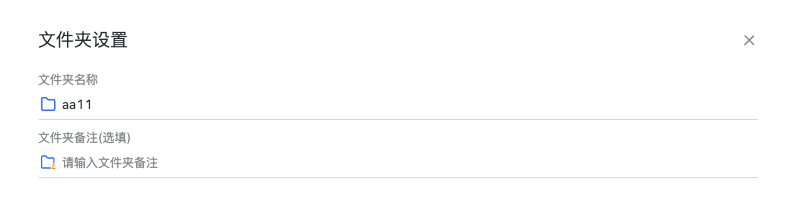

  • 修改文件夹

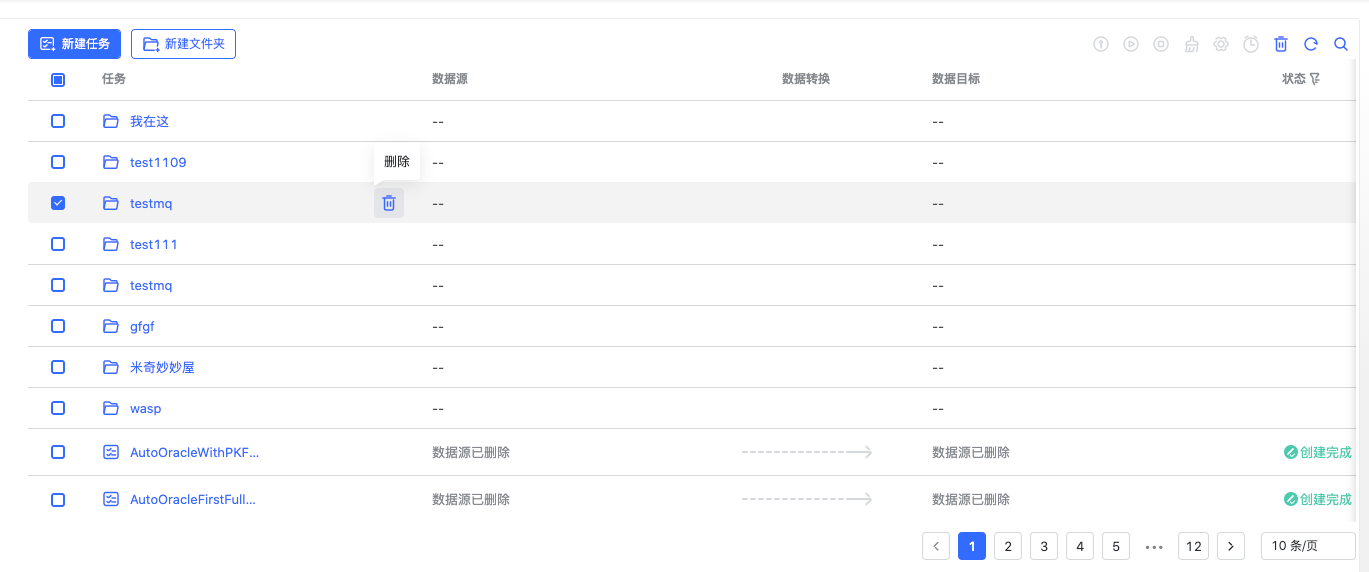

  • 删除文件夹
    删除文件夹会递归删除该文件夹下的所有子文件夹和任务。

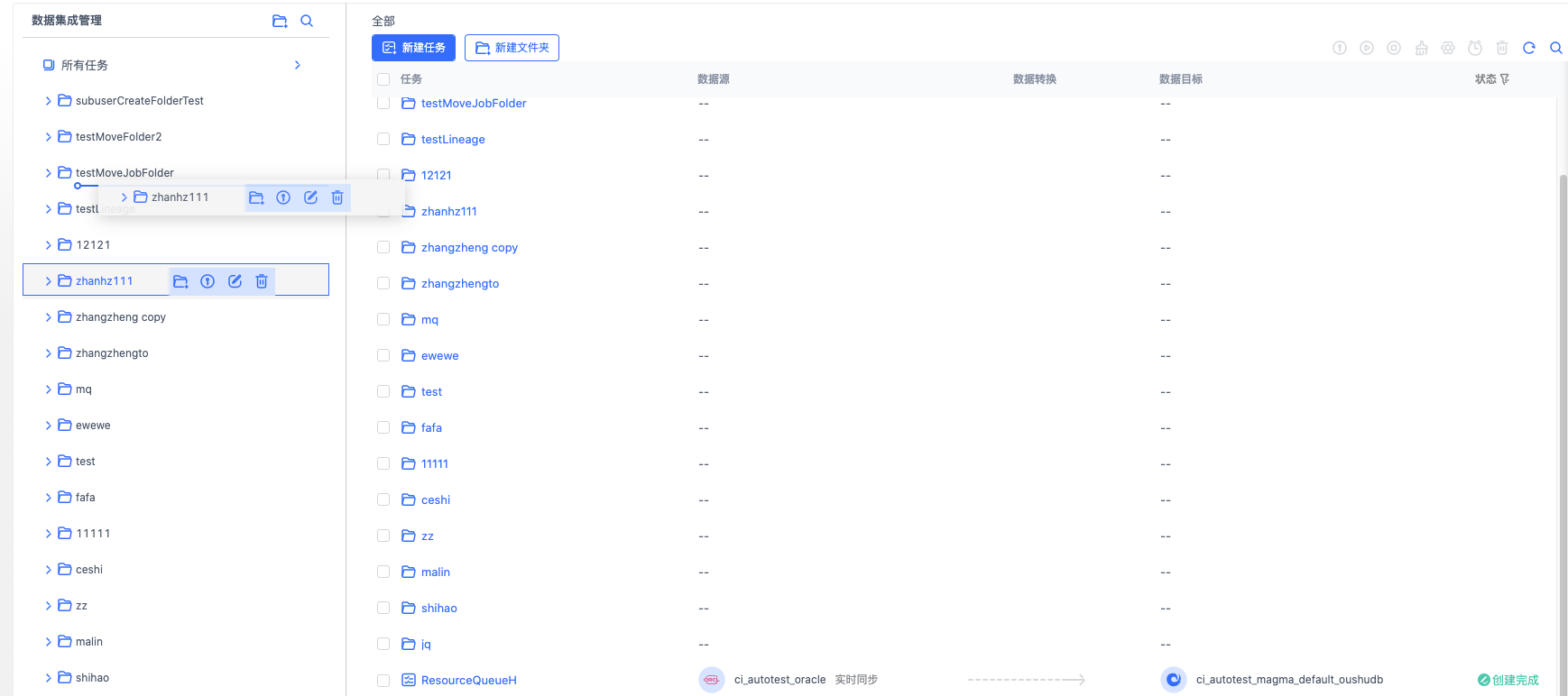

  • 移动文件夹/任务 您可以在左侧任务树通过鼠标拖动的方式移动文件夹/任务。


任务#

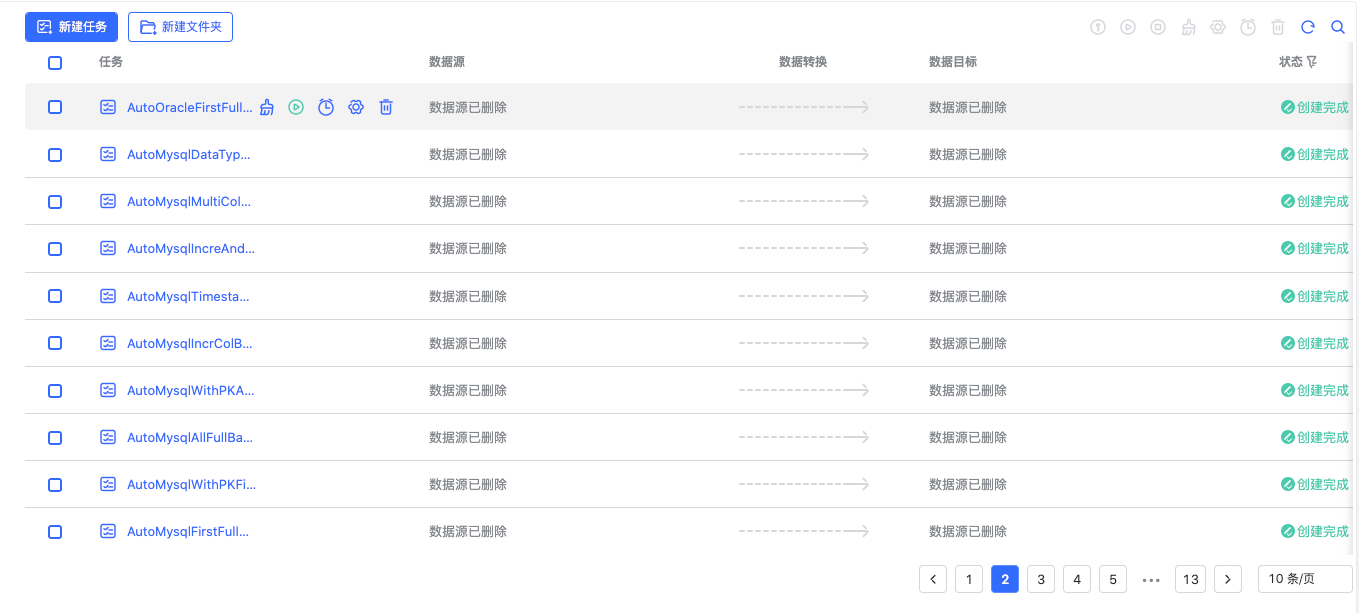

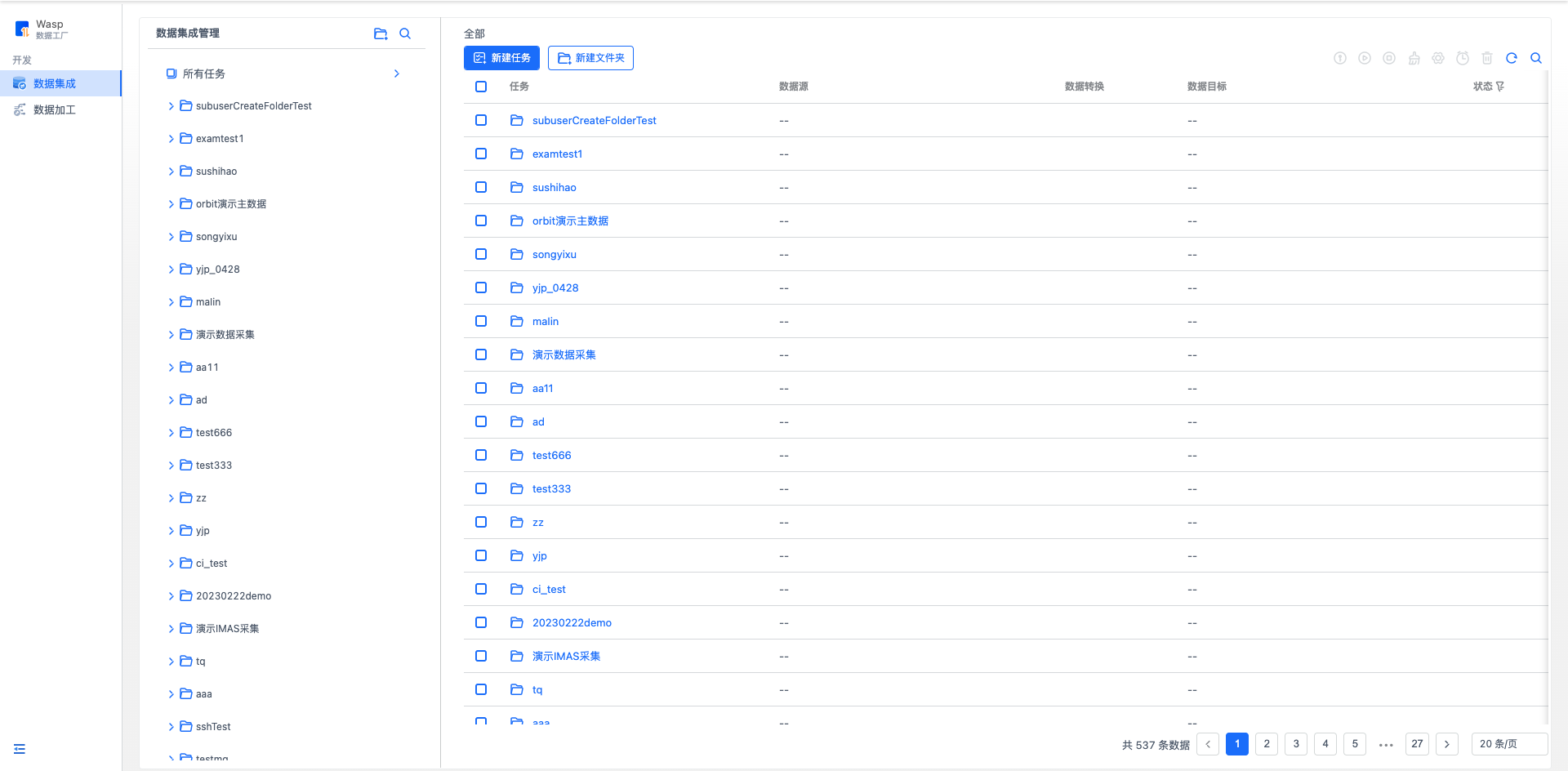

  • 任务列表
    此处展示了当前文件夹下所有的子文件夹和任务，当您在左侧树点击某个文件夹或在任务列表点击某个文件夹后，则会展示对于文件夹下的内容 在这里，您可以对任务进行新建、删除、修改、启动、停止等操作。


  • 任务重置
    任务重置主要是针对增量任务的增量位置和任务记录的checkpoint，当点击重置后，配置为全量（仅初次）的表可以再次执行，配置为增量的 表将会清除其增量位置，下次执行时又是从头开始；另外还会清空该任务的 checkpoint，这显著影响的则是上次运行失败或者是手动停止的任务， 清除 checkpoint 后下次运行将不会从上次的断点继续。

  • 定时调度

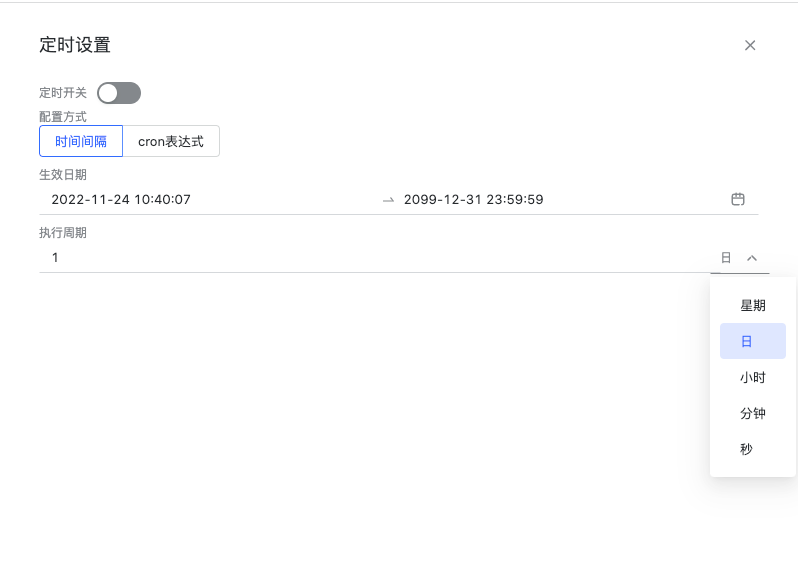

    定时调度支持时间间隔和 crontab 表达式两种方式。可以根据需求灵活选择 1.时间间隔：

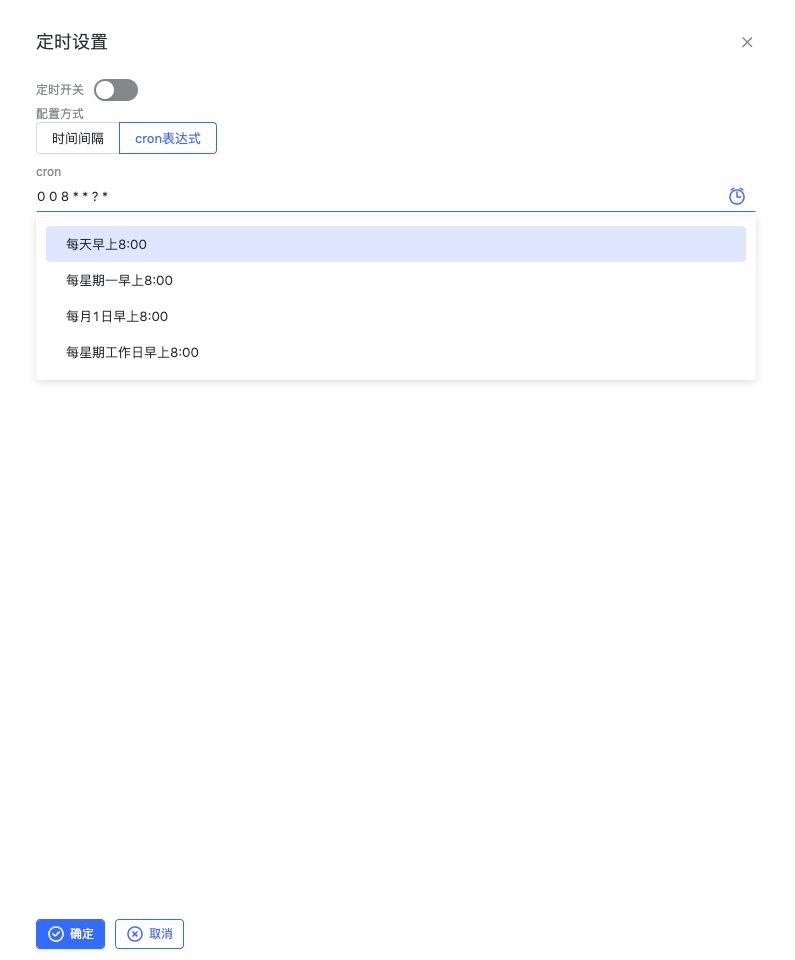

    2.cron 表达式:


Kafka 消费策略配置#

启动 Kafka 源任务时，可以指定不同的起始偏移量策略和偏移量重置策略，Kafka 每个 topic 会包含一个或者多个 partition， 我们下文称之为 topic-partition， 每个 partition 中的数据都会伴随着有偏移量和时间戳（在0.10.0版本之后），其中偏移量是用于标记数据在 partition 中的位置的。越新的数据偏移量越大。

Kafka source connector 会根据 Flink checkpoint 间隔，将每个 topic-partition 对应消费到的偏移量提交到 checkpoint 和 Kafka broker，这两者偏移量是一致的。

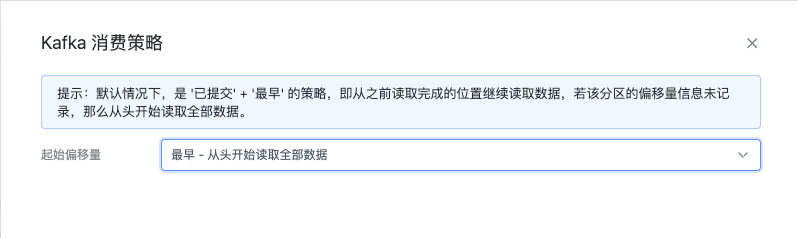

  • 最早
    每个 topic-partition 从头开始消费。

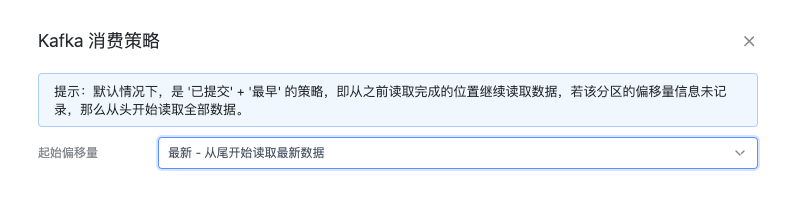

  • 最新
    每个 topic-partition 从最后消费，等待最新的数据。

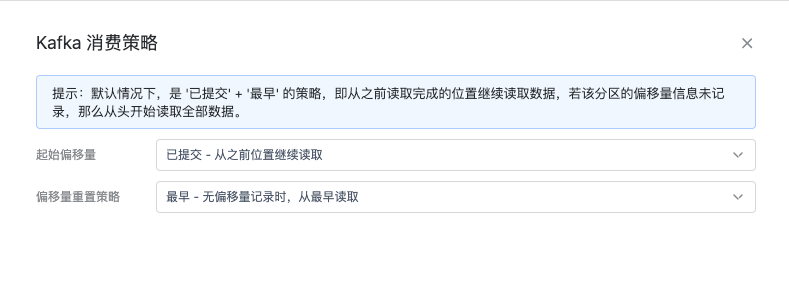

  • 已提交
    默认是这种策略，起始偏移量从上次提交位置继续，偏移量重置策略默认为”最早”，指的是当没有找到之前的偏移量记录时，该 topic-partition 从头开始消费。

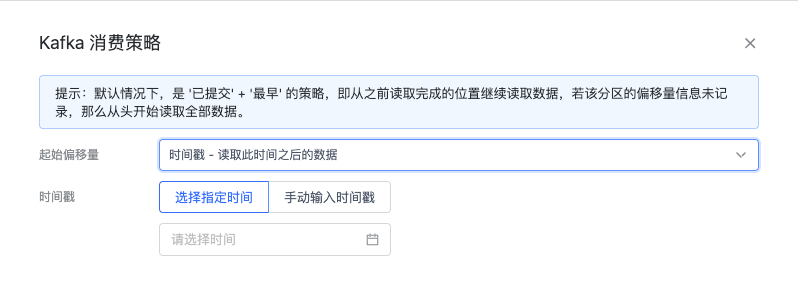

  • 时间戳
    读取此时间戳之后的数据。将时间戳大于/等于输入时间戳的第一条数据的偏移量作为起始偏移量；如果在源 Kafka 找不到该时间戳及之后的数据， 会从最新消费，等待满足该条件的数据。
    时间戳的输入方式有两种，可以直接输入 long 类型的时间戳，也可以通过日历组件输入想要的时间，系统会自动转化其为时间戳。

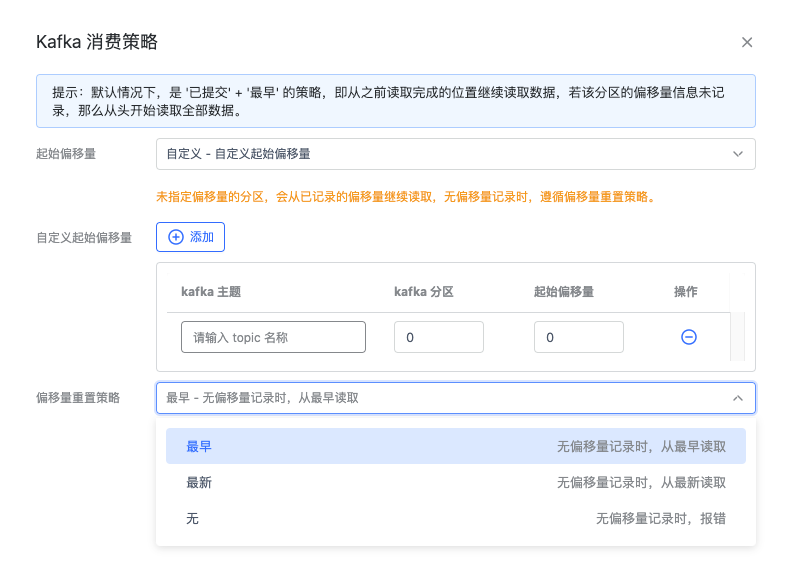

  • 自定义
    自定义每个 topic-partition 的起始偏移量位置。对于指定偏移量的 topic-partition, 从指定的偏移量消费；对于未指定偏移量的 topic-partition， 则从已经提交的偏移量记录继续向后消费；若没有偏移量记录，则根据”偏移量重置策略”决定从最早消费，从最新消费或者是直接报错。

每次启动都可以配置消费策略，只在本次运行生效。

任务详情#

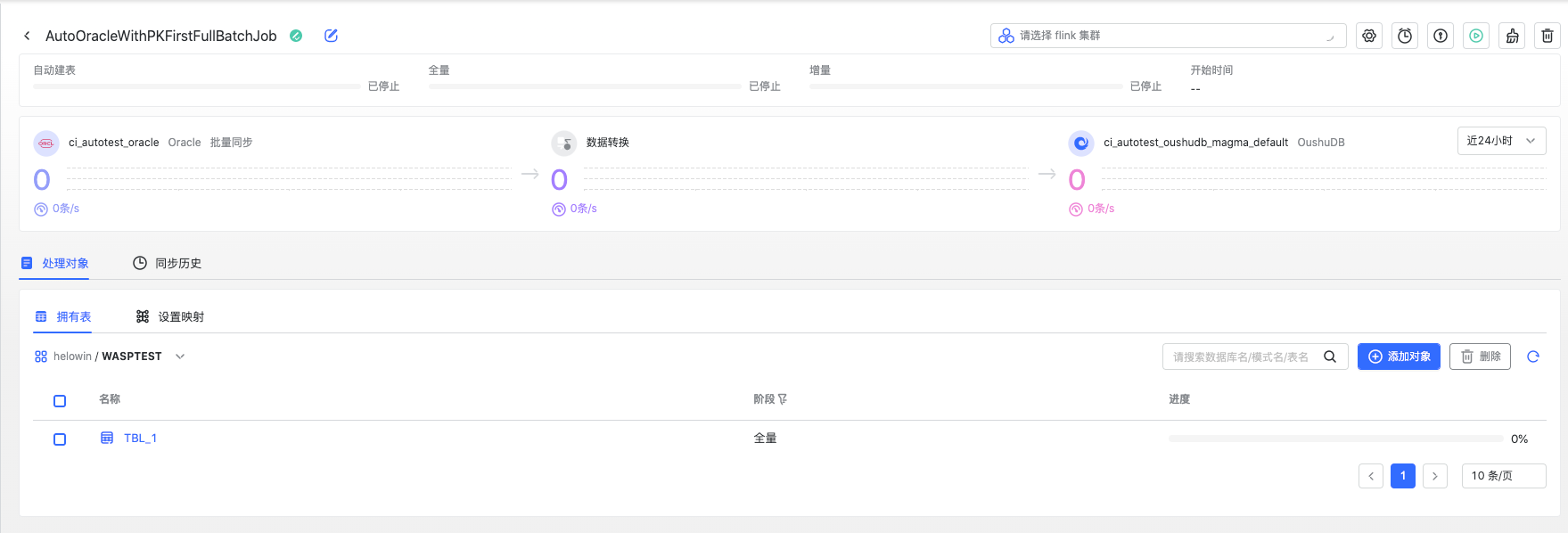

点击任务名称链接，即可跳转到任务详情。在这里您可以看到该任务的整体运行状况，也可以对任务做一些编辑操作。

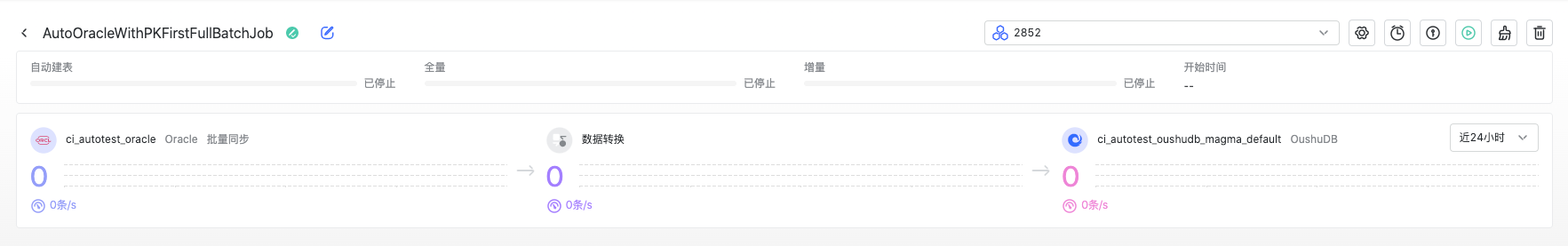

  • 任务监控
    任务详情界面顶部展示了任务的进度条，包括自动建表的进度，全量导入的进度和增量导入的进度，这里不同的数据源/任务模式也会有不同的展示：

    1. 对于数据库类型的数据源，一个处理对象（表）一定会经过自动建表、全量、增量三个阶段。这三个进度条会全部展示，若配置的是实时模式（CDC 模式）， 那么增量的进度条会是无限的。

    2. 如果是 Kafka 这种流式的数据源，进度条则没有全量的概念，会展示自动建表进度和一个无限的同步进度。

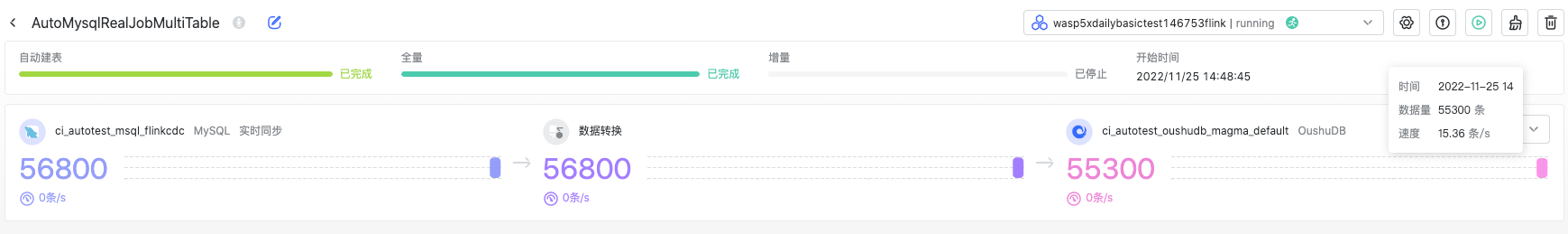

    监控会记录最多24小时内条数和速度，以柱状图的形式展示。右上角可以切换

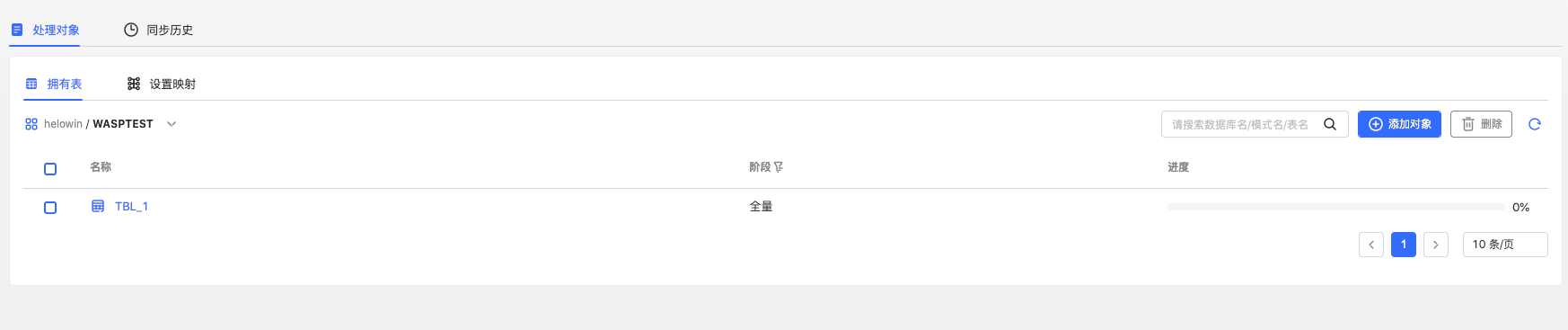

  • 处理对象
    类似创建任务时的处理对象选择，在这里您可以看到每个处理对象的处理进度，也可以新增新的处理对象和删除不用的处理对象。 也可以设置映射。

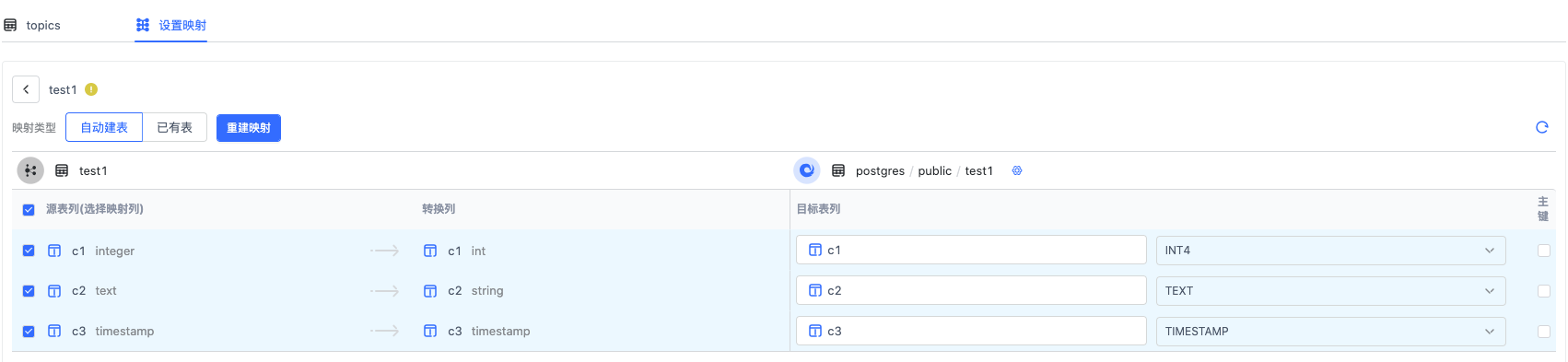

  • 重建映射
    如果在源表有列的改动或者元数据处有列信息的改动，那么 Wasp 需要重新识别源对象的列信息，重新创建映射。”重建映射”可以拉取源最新的列信息，再次自动映射， 此处是按照默认规则重新映射，不会保留之前修改过的映射信息，因此在重建映射后可能需要按需调整。 image

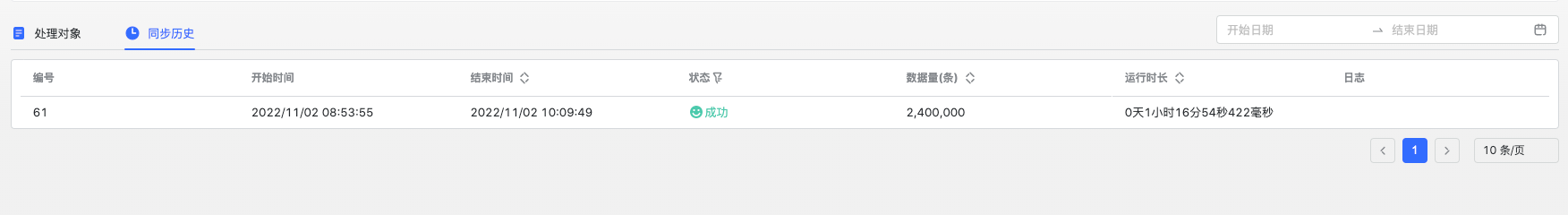

  • 同步历史
    这里记录了该任务的每次运行。


错误恢复#

Wasp 基于 Flink 的 checkpoint 机制，实现了部分数据源的断点续传功能，每次任务运行都会记录 checkpoint 到 HDFS 上， 当任务失败或者手动停止后，再次启动会基于上一次 checkpoint 记录的位置继续运行，避免了任务出错后需要重新导数的问题。

失败重启#

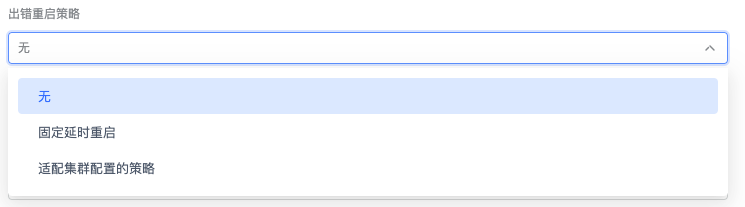

Wasp 支持在任务上配置失败重启策略，预防网络超时或是其他需要重试的错误带来的影响，支持如下几种策略。 image

  • 无
    默认配置，任务失败不会重启任务。

  • 固定延时重启
    指定失败重启次数，重启之间的延时秒数；默认重启次数是 int 最大值，延时秒数为3秒。

  • 适配集群配置的策略
    失败重启策略退化到集群级别，也就是 Wasp 提交的 Flink job 不会携带出错重启相关配置，此时会根据 Flink 集群 配置去决定使用何种策略，默认是固定延时策略，重启次数为 int 最大值，延时秒数为3秒。

源表无主键CDC#

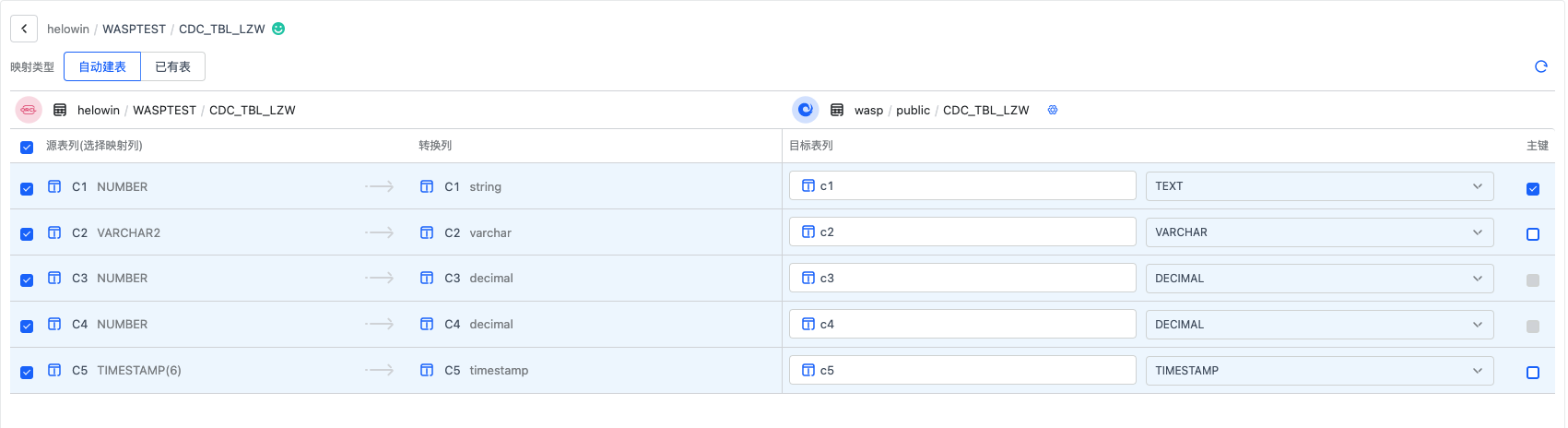

Wasp CDC 实时同步模式，推荐源表具有主键或者唯一键约束，可以实现高效实时的数据同步，写入目标表时会根据数据中的唯一字段进行 upsert 操作。 同时在 5.2.0.0 版本后支持 Oracle 和 MySQL 源表无唯一键的数据抽取，用户可以在列映射时，手动指定数据具有唯一性的目标列做主键来提升写入性能。


数据加工#

进入 Skylab 云数据平台，在界面上方产品的开发套件，点击“数据工厂 Wasp” 即可进入“数据集成”菜单。

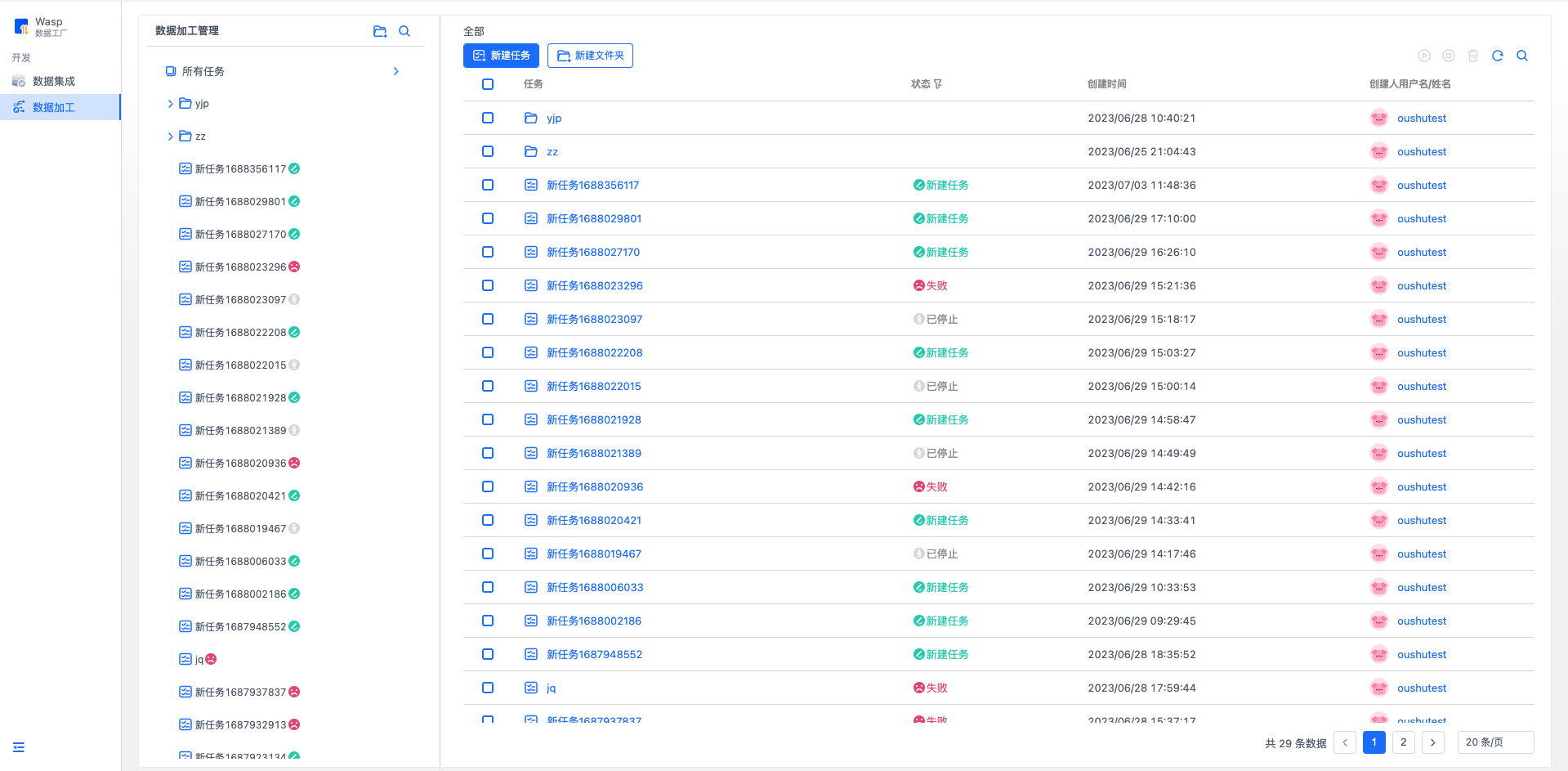

这里展示了所有的数据加工任务


新建任务#

在创建任务之前，需要先在数据源服务添加将要作为 Wasp 数据加工的源/目标。比如要从 kafka 抽取数据到 OushuDB，那么需要事先添加这两个数据源。 详见数据源。

数据加工目前只支持kafka作为源，OushuDB作为目标

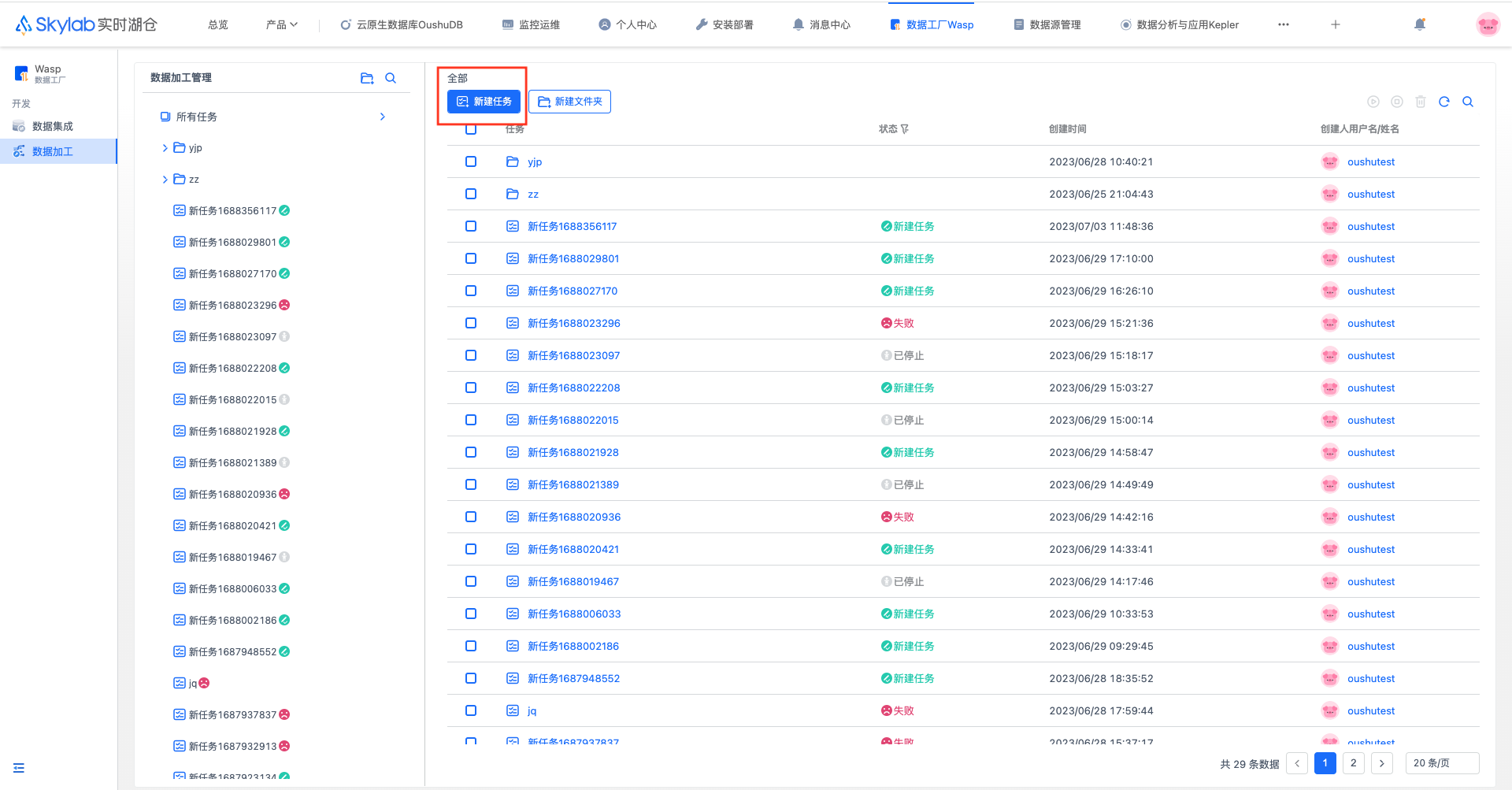

在任务列表中，单击左上角的创建任务按钮即可创建一个数据加工任务


编辑任务#

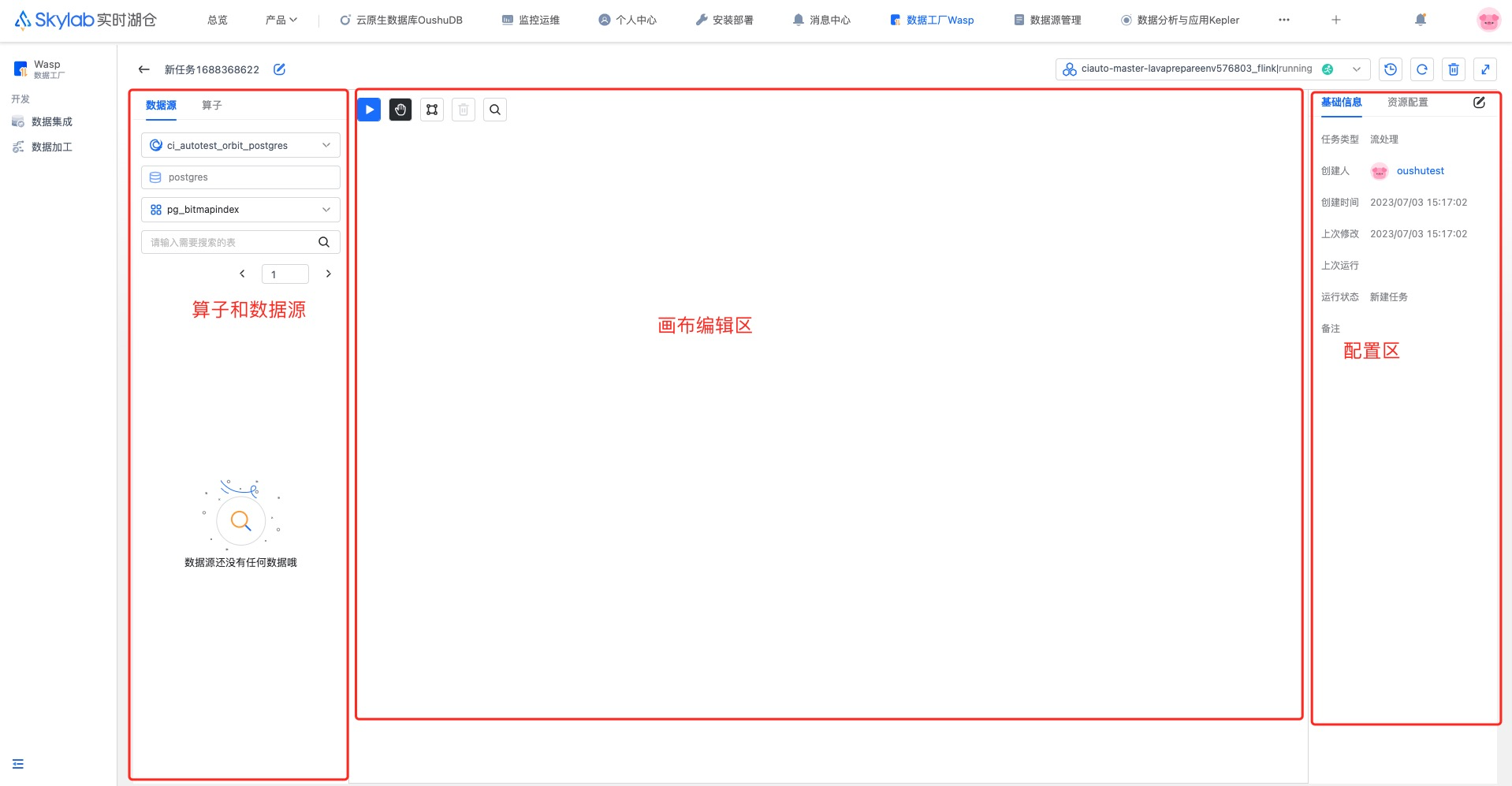

刚创建好的任务是空白的，分为三个区域

  • 左侧的算子和数据源区域，在此处将要处理的数据源以及进行数据加工的算子拖入画布中，用于后续定义数据加工流程

  • 中间的画布区域，在此处基于拖进来的数据源和算子来定义加工流程图

  • 配置区域，在此处修改任务、算子的配置参数和基础信息


下面以从kafka数据源提取数据，经过衍生算子，最终写入oushudb中为场景，举例说明如何创建一个任务

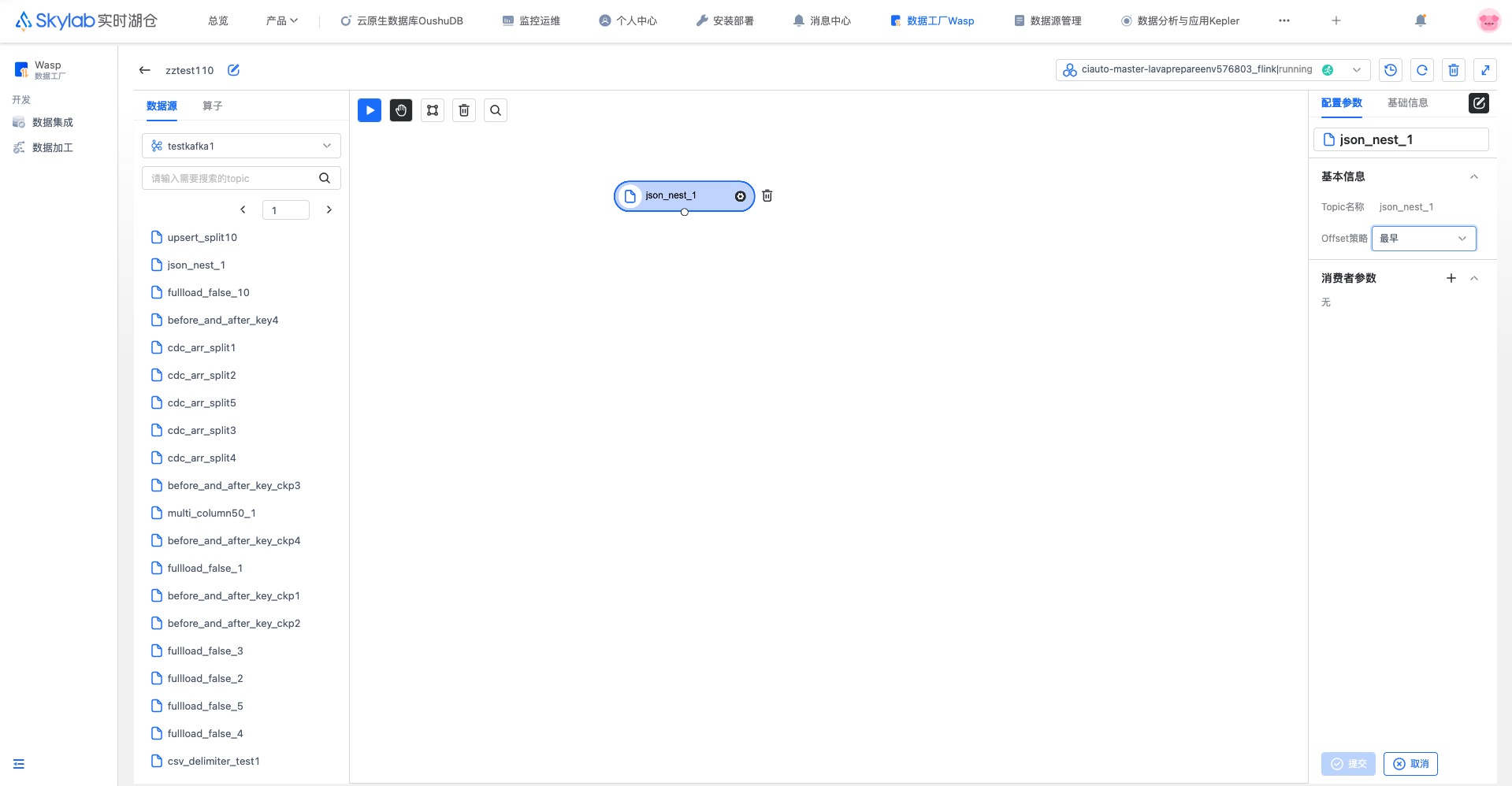

第一步：在左侧源中选择kafka数据源，选择一个topic拖入画布中，此topic将作为数据加工任务处理数据的来源。 点击kafka算子，在右侧配置offset策略和消费参数，详见数据加工算子指南

offset策略只有首次运行时会生效，再次运行时会从上一次消费的数据之后继续消费，以防止出现数据的遗漏或者重复消费

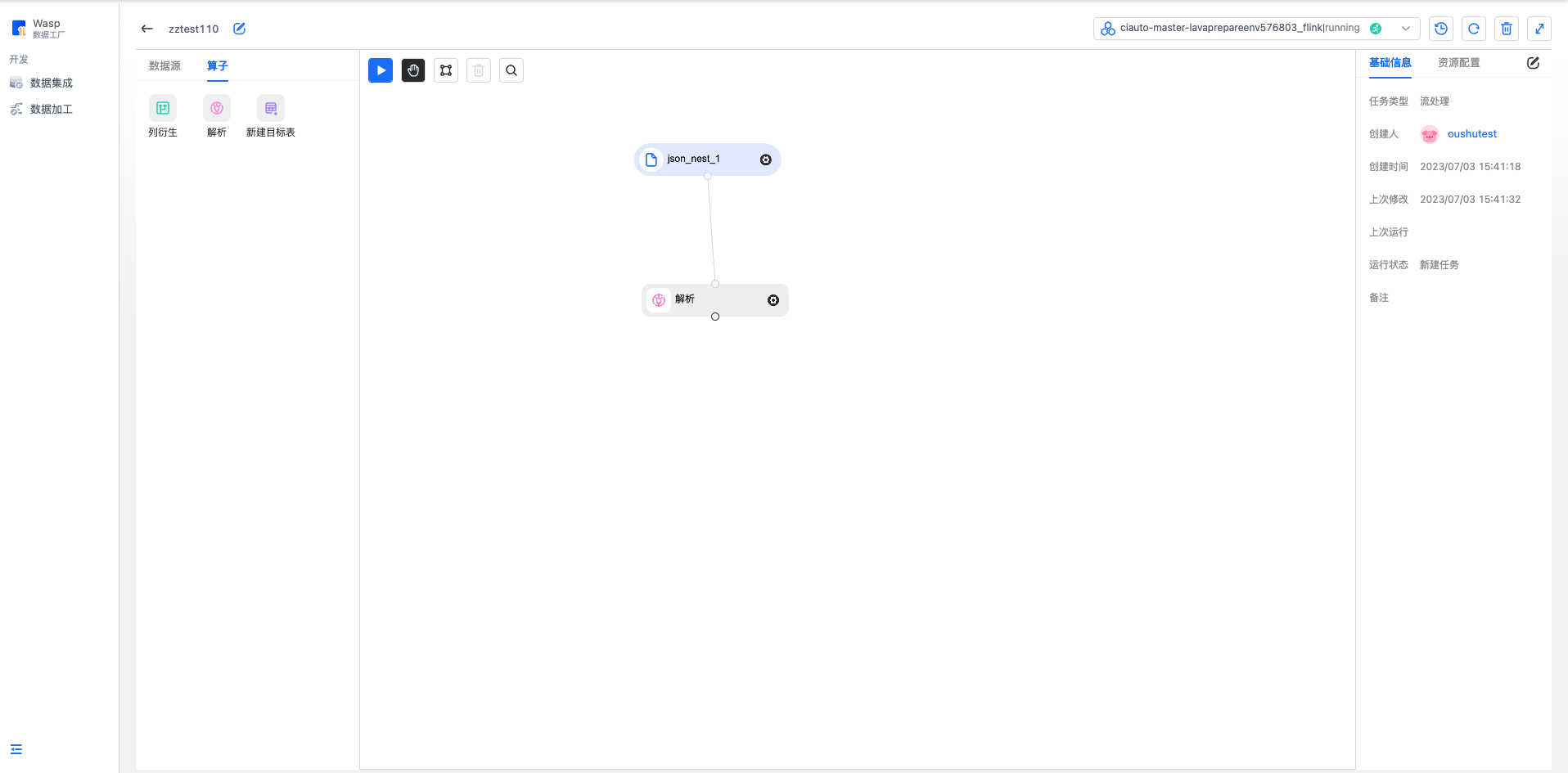

第二步：在左侧算子中找到解析算子，拖动它到画布中，用鼠标从kafka算子的输出端拖出一条线，连接解析算子的输入端。 点击解析算子，在右侧的配置区配置数据格式和元数据。详见数据加工算子指南

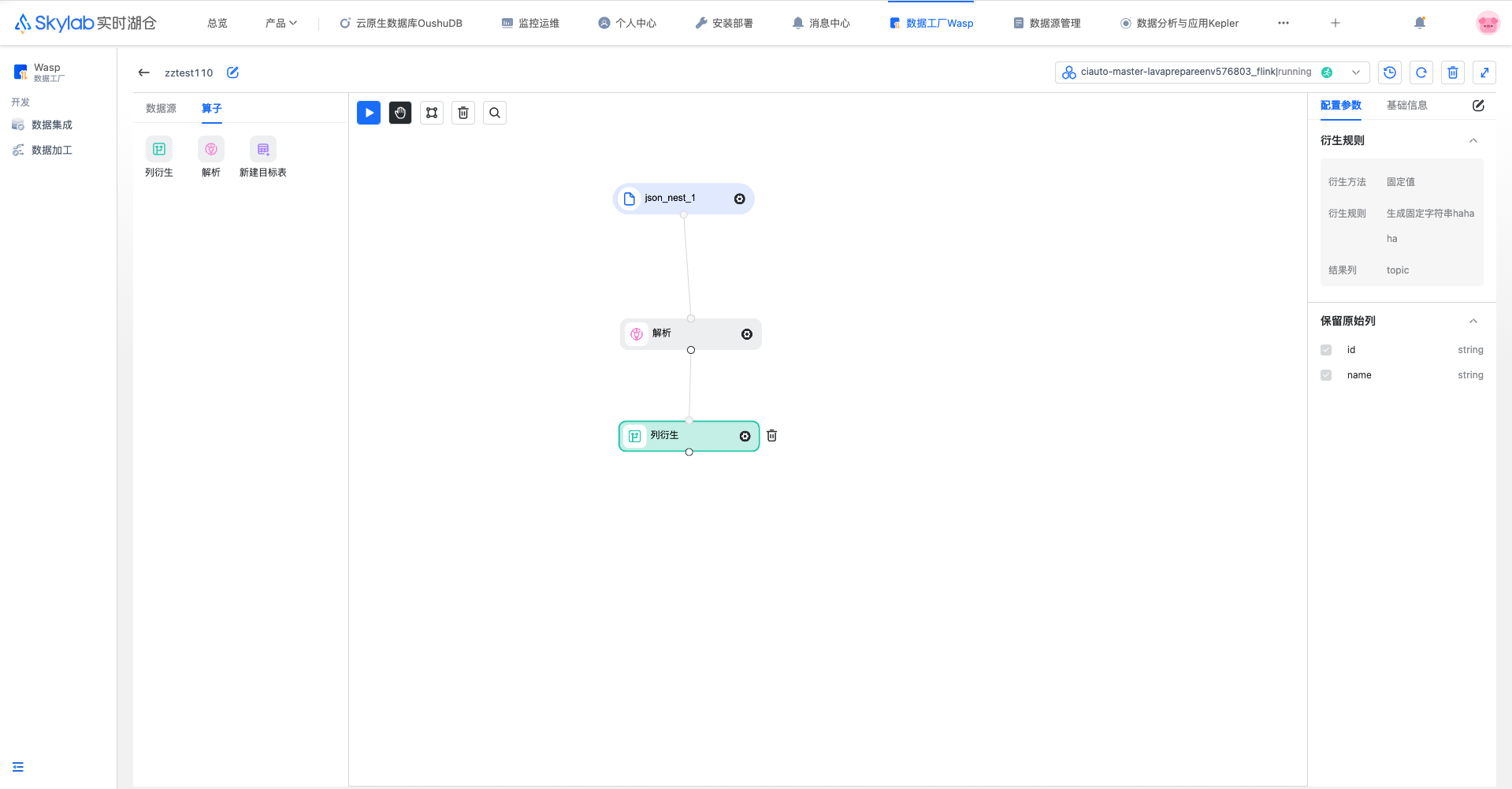

第三步：在左侧算子中找到衍生算子，拖动它到画布中，将解析节点的输出端和衍生算子的输入端连接起来。 点击衍生算子，在右侧的配置区配置衍生规则与要保留的原始列。衍生规则可以配置多个，每个衍生规则可以生成一个新的列。详见数据加工算子指南

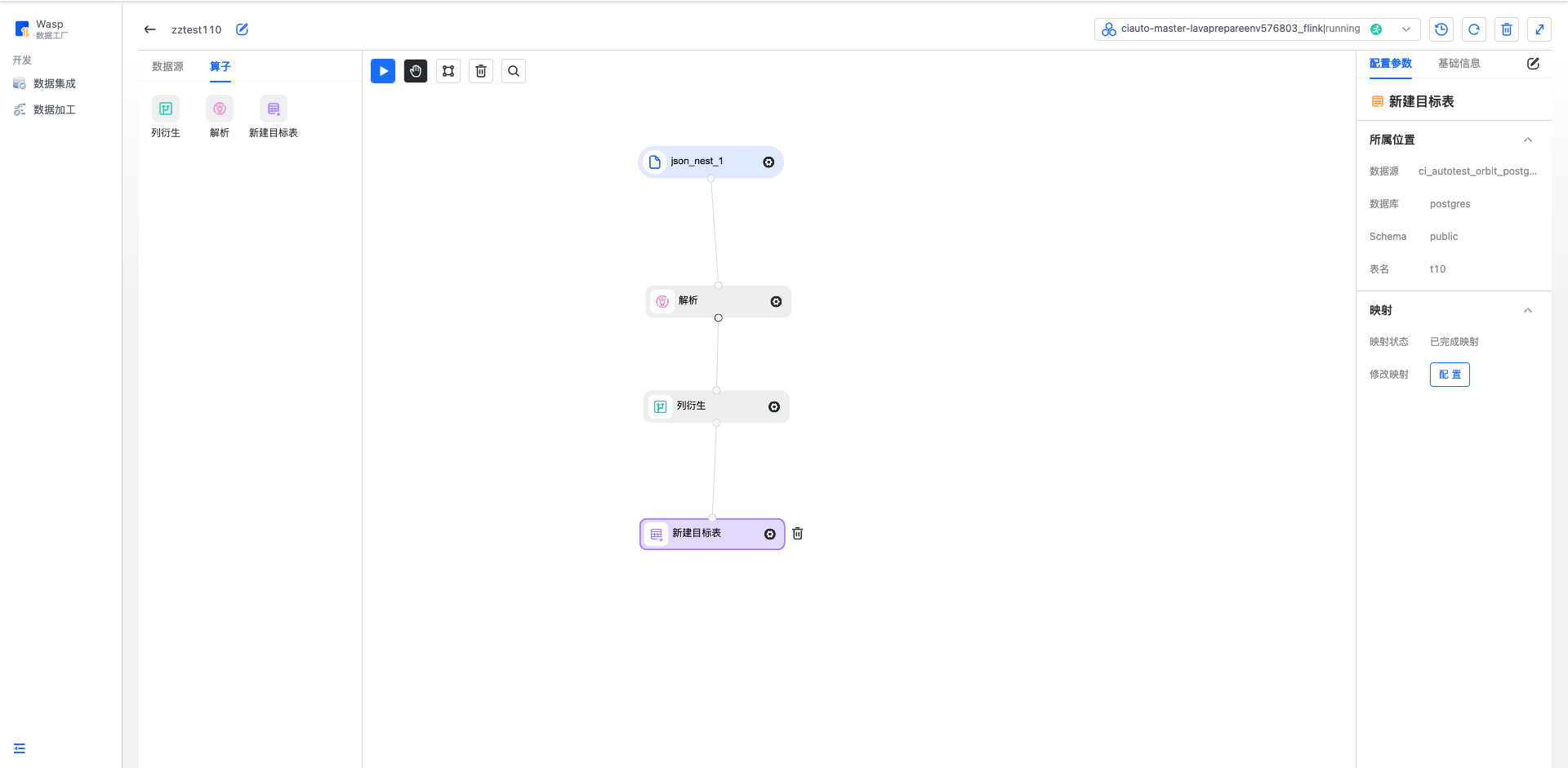

第四步：在左侧的算子中找到新建目标表，拖动它到画布中，连接衍生节点的输出端和新建目标表的输入端。 点击新建目标表，配置新建表的所属位置，任务运行时，会在所属位置出自动创建一个表。详见数据加工算子指南


配置任务#

鼠标点击画布空白处，可以在右侧配置区域编辑任务的基本信息与资源配置

资源配置中可以配置任务的并行度，默认是1


运行任务#

创建完成后，点击画布左上角的运行按钮运行任务，点击运行后画布进入运行态，不可编辑，可以点击画布左上角停止按钮停止任务运行。 画布右上角会显示当前任务运行状态，当任务运行完成或者停止后，可以点击返回编辑任务回到编辑态。当任务运行失败后可以通过点击 查看失败日志按钮查看失败原因。右上角的运行历史按钮可以查看运行历史
