元数据管理

元数据管理模块是用来集中采集和管理元数据及血缘的模块，其中分为元数据目录和元数据采集两个子模块。

元数据目录

元数据目录模块用目录树的结构存储和展示Orbit系统内所有元数据，可以记录和编辑元数据的各种属性、查看状态、历史和统计信息。此外，还可以快速查阅跟某个元数据相关的血缘、质量和数据标准信息。

观察元数据目录的页面，可以发现它主要由左右两部分组成：左侧是分层次的目录树，右侧是用标签页展示的元数据详情。

元数据目录主页

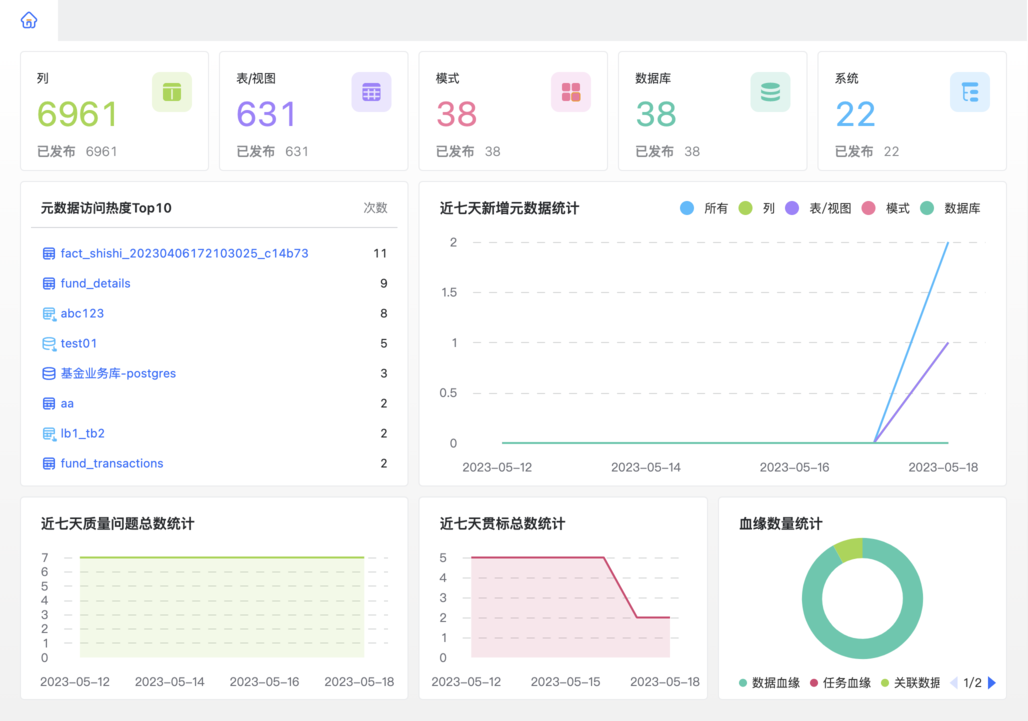

元数据目录主页以图表的形式展示了Orbit系统中元数据的各种统计信息。包含元数据数量、元数据发布为资产的数量、元数据访问热度Top10、近7天新增元数据统计、近7天质量问题总数统计、近7天贯标总数统计、血缘数据统计等统计图表。

元数据目录树

在目录树上可以分层展开目录、系统、数据库、模式、表等节点。在目录树顶部还能切换“收藏”标签，查看全部收藏元素的列表。左上角的搜索标志则可以进行目录上或收藏菜单中的按类型搜索，方便在一个复杂的目录结构里快速定位某个元数据。

目录树上显示元数据的名称和状态，还能通过菜单进行如下动作：刷新，手动补录数据，权限管理，发布到数据资产，撤销发布，删除。

元数据详情

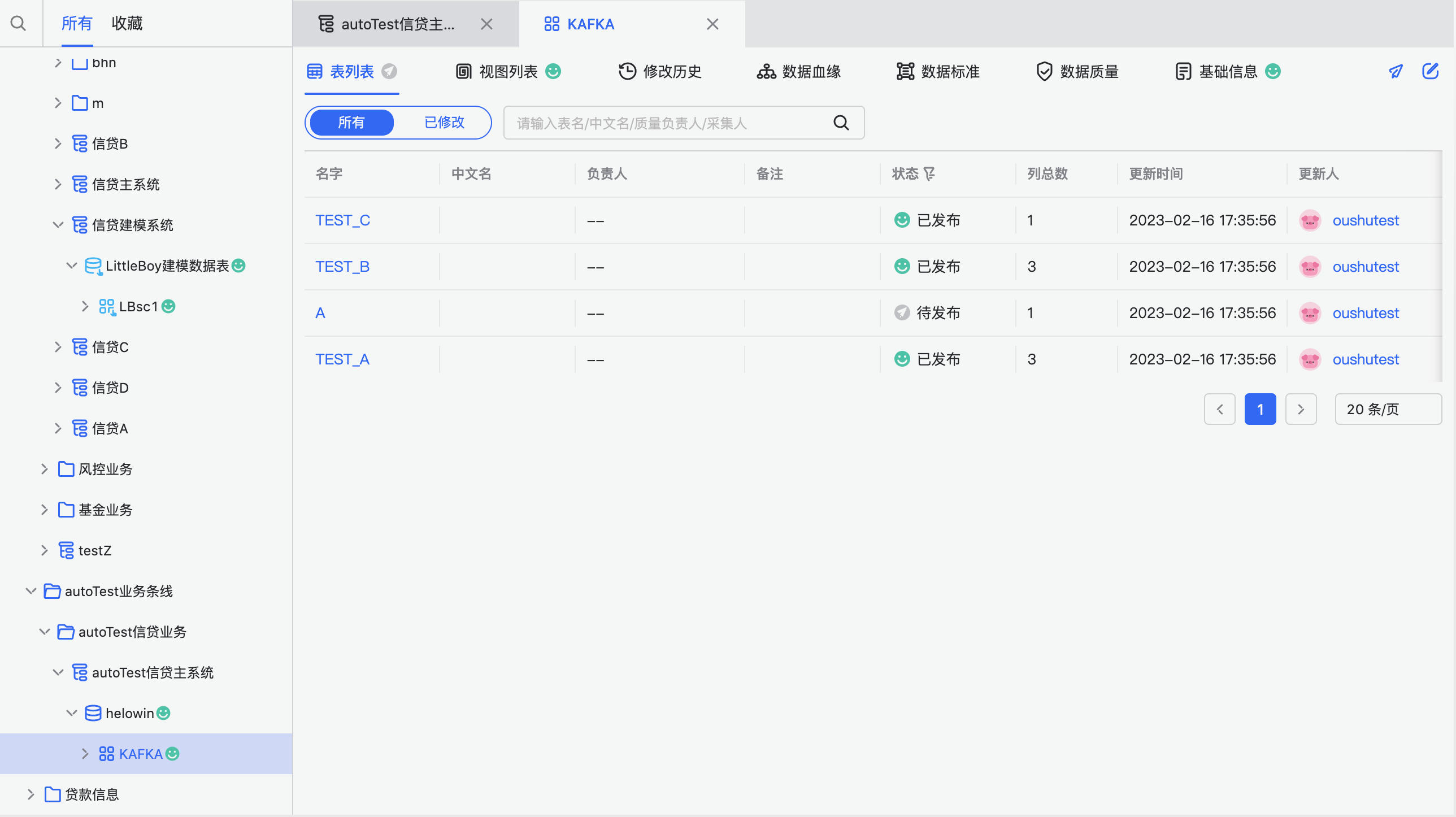

观察右侧的标签页，可以发现一个元数据打开的标签页下还有很多子标签。以图中的“KAFKA”这一模式为例，下面的子标签页分别有“表列表”，“视图列表”，“修改历史”，“数据血缘”，“数据标准”，“数据质量”，“基础信息”等。

“表列表”和“视图列表”用来分类展示当前元数据内部的子元素列表。可以在列表内进行排序和筛选搜索操作。打开右上角的“编辑”开关，还可以直接在列表里批量做修改子元素属性、删除。编辑完成后，可以点击页面左下角的“提交审批”按钮保存修改并提交手动修改审批。也可以在编辑模式中，选择多个子元素提交批量发布审批。

“修改历史”展示的是当前元素的编辑历史，包括创建、修改属性等操作，同时也会展示子元素的创建和删除操作。可以通过对“类型”的筛选，单独查看自身或子元素的编辑历史。打开右上角的“编辑”按钮，则可以进行修改历史查看、对比、回退操作。

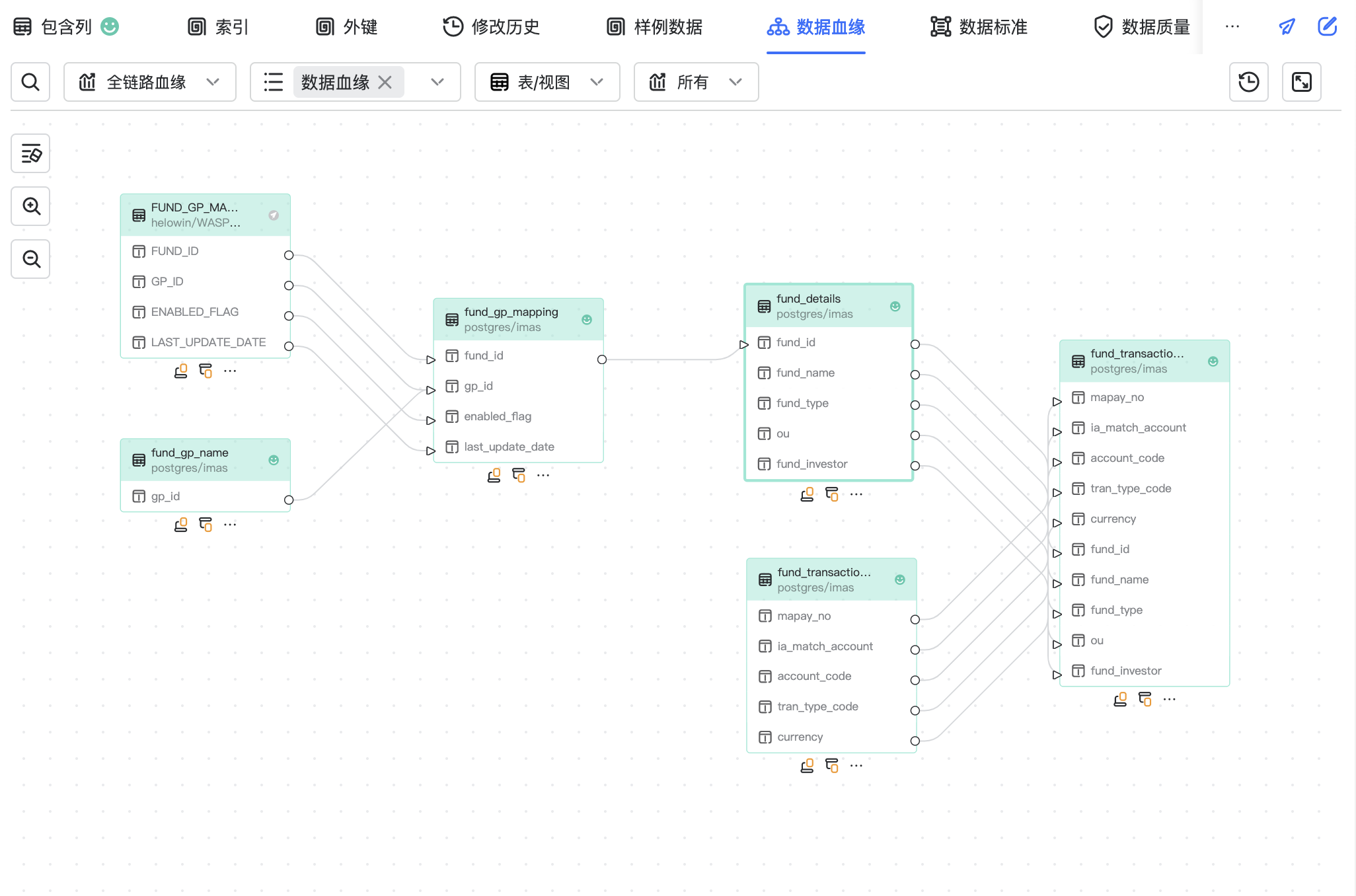

“数据血缘”页面是当前元数据关联血缘的探索工具，记录了最低到列级别的、多种类型的血缘。具体介绍和操作指南将在下面单独的章节进行描述。

“数据标准”和“数据质量”模块是一个快速检索页面，通过展示了标准和质量模块里跟当前元数据相关的内容列表，可以快速掌握元数据的管理和治理情况，并且可以快速跳转到对应数据治理任务的位置。

“基础信息”页面展示了当前元数据的全部详细属性列表，并且可以通过打开右上角的编辑开关，进行属性的编辑修改。

元数据手动补录

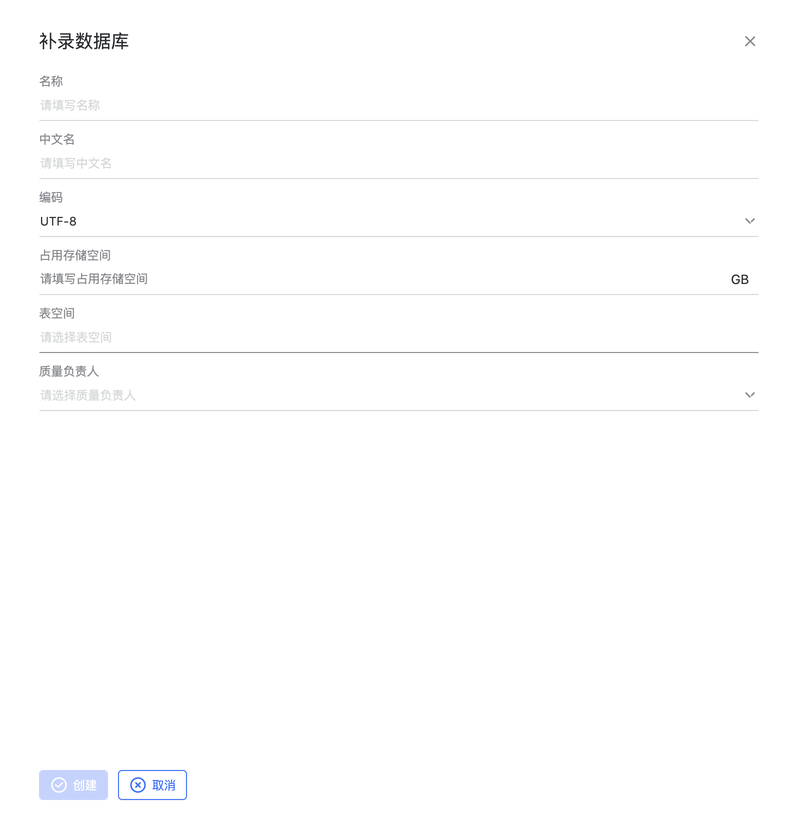

点击目录树的功能菜单里的“补录数据库”，“补录模式”，“补录表”等按钮，会展开手动补录页面。在页面上可以任意配置元数据的属性并添加到目录里。为了和自动采集任务采集到的数据进行区分，来源为手动补录的数据图标颜色更浅，并且添加了手动的特殊标识。

元数据编辑模式

点击右上角的“编辑”按钮可以打开元数据详情页的编辑开关。

进入编辑模式后，子元素列表、血缘、基础属性等页面会允许编辑详情或执行发布、删除、回退等动作。如果在当前的标签页中进行了编辑，切换标签页的时候会提示是否先提交改动，否则当前页面的改动会被丢弃。

编辑完成后，点击页面下方的“提交”按钮可以提交发布。

在编辑模式状态下再次点击“编辑”按钮，可以退出编辑模式。

元数据发布流程和撤销发布

确认元数据整理无误后，可以通过“发布到数据资产”的动作，将其发布到“数据资产”模块，提供给数据消费侧的用户阅览和检索。

具体的发布动作可以从左侧树状目录的动作菜单中触发，或是在右侧的详情列表编辑模式内部触发。点击提交发布按钮之后，系统将分析当前选中元素的发布状态，以及能发布的所有子元素。发布数据资产的申请将会提交到审批中心，用户需要到“审批中心”—“已提交”页面查看。供“审批流程”里显示的审批人处理。具体的审批流程参见“审批管理”章节的介绍。

如果点击“发布到数据资产”时，系统的发布审批流程没有开启，则会在后台自动发布，后台全部处理完成之后，可以看到相应的数据变为“已发布”状态。

“撤销发布”的操作与“发布”非常相似，作用是撤回已发布完成的内容。完成撤销发布操作之后，“数据资产”页面就无法查看到相应的数据。

点击“撤销发布”，相应的操作也同样在后台进行。用户可以前往“审批中心”—“已提交”页面查看详情。

元数据权限

元数据权限的统一管理位置在SkyLab权限中心的【数据资产】——【元数据】菜单下，分为管理全局的系统权限和绑定在具体数据上的细粒度权限。

系统权限包括了很多维度的管理和查看权限。“管理系统目录”是影响最大的权限，允许用户在【管理运营】——【业务体系】内部调整整个Orbit元数据存储的体系结构，建议只分配给核心的系统管理员。“创建数据库”、“创建模式”、“创建表/视图”是一系列手动补录数据的权限。“查看血缘”“管理血缘”是元数据详情页面的“数据血缘”页面的操作权限，将在【血缘管理】章节详细介绍。

细粒度权限的最细粒度可以管理到元数据表级。细粒度的权限，除了在权限中心做整体的管理，也可以在元数据目录左侧的左侧树上，展开操作菜单，点击“权限管理”动作，对元数据做单条的权限管理。元数据主要有“查看”、“修改”、“删除”等权限点。这里的权限控制，也会直接影响发布成数据资产之后，哪些用户可以看到该数据。

血缘管理

数据血缘概述

​ 数据血缘支持查询来自Wasp任务、SQL解析器、手动指定、贯标任务等多种来源的血缘信息，支持从类型、时间、粒度、状态等多种维度进行查询。

血缘权限

​ 包含查询血缘及管理血缘权限点，拥有查询血缘权限可以查询所有血缘信息，拥有管理血缘权限可以编辑血缘及使用血缘解析器等功能。

血缘审批

​ 手动修改血缘及SQL解析血缘需要通过审批才可发布，可以在审批管理模块进行查看审批、撤回审批等操作。

​ 注：血缘的审批详情的血缘图内仅包含当次修改的血缘信息。

功能介绍

搜索功能

​ 支持对当前页面内元数据进行搜索，并将搜索结果居中、高亮展示在用户面前。

血缘展示类型

• 溯源分析：分析元数据的上游数据信息，追溯元数据的来源或加工过程信息。

• 影响分析：分析元数据的下游数据信息，掌握元数据变更可能造成的影响。

• 全链路血缘分析：溯源分析加影响分析，展现数据的来龙去脉。

血缘类型

• 数据血缘：数据库类元数据的血缘信息。

• 关联数据标准：包含元数据关联数据标准的信息。

• 主外键关系：包含数据库表元数据的主外键关系及SQL解析出的join关系。

• 注：数据血缘、任务血缘、关联数据标准三种类型可以同时展示，但是与主外键关系不能同时展示。

血缘展示级别

​ 支持系统、数据库、模式、表/视图血缘展示级别，切换不同展示级别可以从不同维度查看血缘信息。

血缘状态

• 所有：包含已发布、审批中、正在修改中的血缘信息。

• 已发布：包含已发布的血缘信息。

• 审批中：包含当前用户审批中的血缘信息。

• 修改中：仅展示当前修改的信息，仅在手动修改中可以查询此状态信息。

历史版本查询

​ 以时间轴的形式展示血缘更新的各个时间节点，可以通过所有人/仅我的筛选时间节点，单击时间轴上的时间节点，可以查询历史时刻的血缘信息。

全屏

​ 支持全屏展示血缘信息。

放大/缩小/恢复默认

​ 血缘图支持放大、缩小、拖动等功能，调整后可以通过恢复默认来还原默认。

展开/收起上下游

​ 支持一键展开上下游1、5、10、15、20层血缘信息，同时支持收起元数据上下游信息。

元数据详情

​ 单击血缘图中的元数据，可以查询元数据节点的详情，注意：查询节点详情会受元数据的权限控制。

血缘来源详情

​ 在表/视图展示级别下，单击血缘图两个元数据节点的边可以查询当前血缘的来源信息。

编辑血缘

​ 支持手动新增及删除血缘信息，当血缘类型为主外键关系时，会对主外键关系血缘进行编辑；当此时血缘类型为其他时，会对数据血缘关系进行编辑，编辑之后需要提交审批，可在审批模块查看此次修改的具体信息。

使用介绍

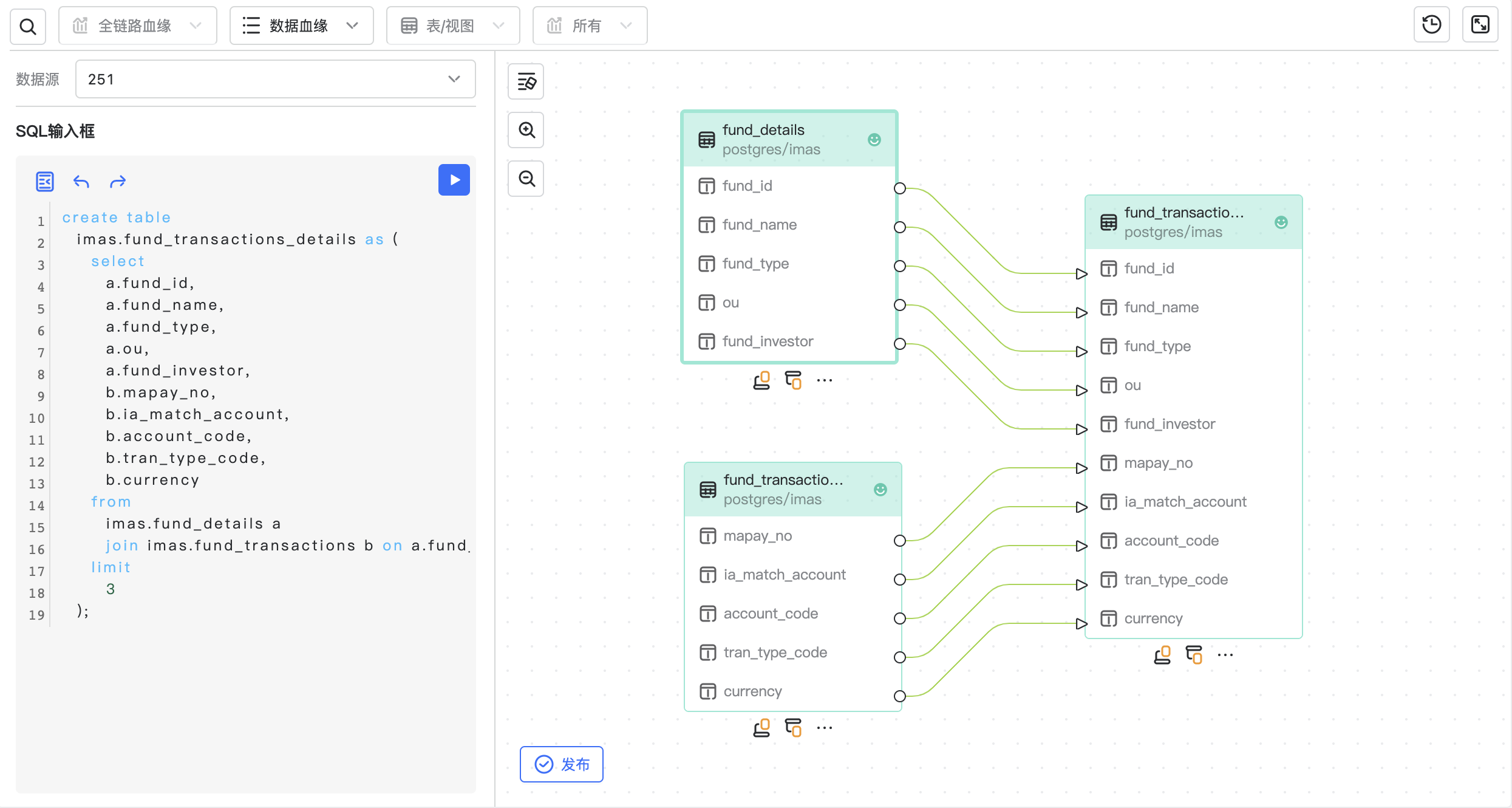

​ 首先选择待解析SQL依赖的数据源，在SQL输入框内输入SQL，单击SQL输入框右上角”解析“按钮即可解析出SQL内包含的血缘信息，血缘类型可能包含数据血缘及主外键关系(此处为SQL内包含的Join关系)，可以通过切换血缘类型进行查看。解析之后，点击发布按钮即可提交SQL解析血缘审批。

​ 注：使用此功能解析SQL前，需要确保SQL内包含的元数据已在本系统内存在。

元数据采集

【元数据管理】-【元数据目录】-【元数据手动补录】介绍了手动添加元数据的方法。但是相比于手动补录方法，元数据的自动采集能够高效、批量、定时定量地追踪并更新元数据的信息和变化情况。

自动采集

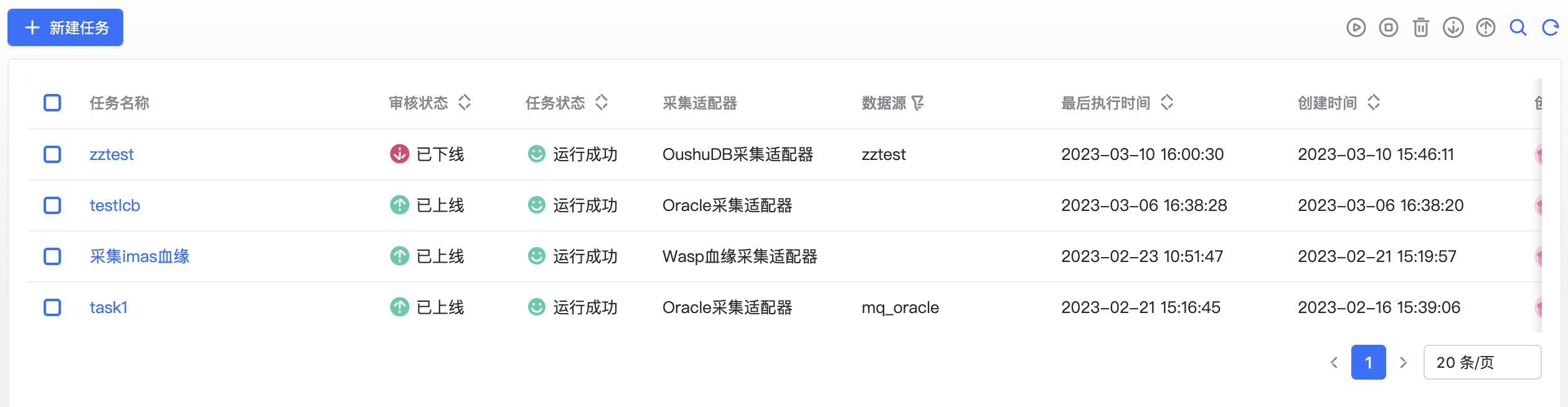

自动采集页面可以新建和管理一系列采集任务。

任务状态

每个采集任务有两个状态：“审批状态”和“运行状态”。“审核状态”只有在“已下线”时才能对采集任务进行修改和删除操作，一旦上线，将不能对任务进行修改。与此相反，当任务处于“已上线”状态时，表示任务已经准备好执行。如果该采集任务配置了定时调度，那么“已上线”的作业会按配好的调度周期定时执行。具有执行权限的用户也可以手动触发已上线的任务的单次执行。

采集适配器

Orbit系统为自动采集提供了四种采集适配器：

• OushuDB采集适配器：采集OushuDB数据库的元数据

• Oracle采集适配器：采集Oracle数据库的元数据

• Wasp采集适配器：采集Wasp数据迁移任务的血缘

• MySQL采集适配器：采集MySQL数据库的元数据

新建采集任务

点击“新建任务”，可以进入新建采集任务的页面。

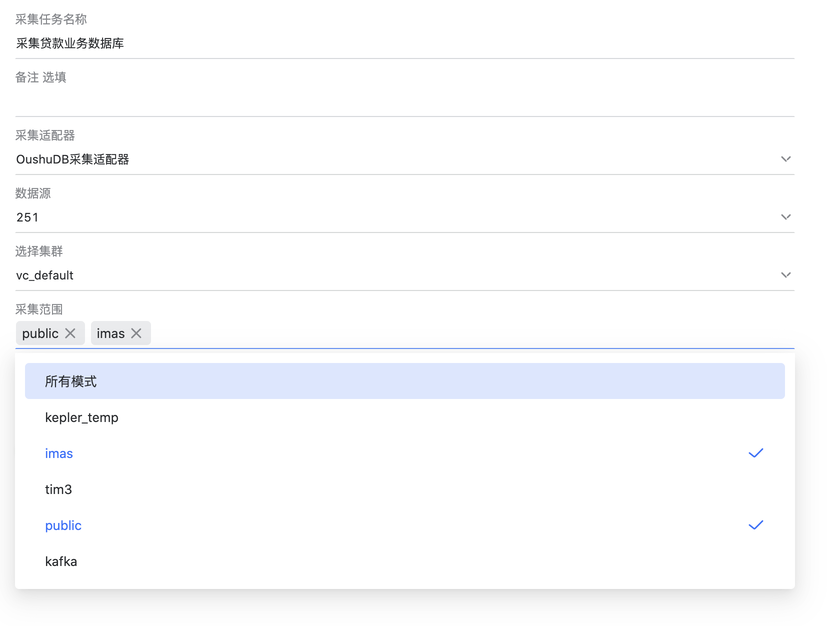

在页面中，需要选择采集适配器，再通过“数据源”菜单选择一个相应类型的数据源。如果在列表中找不到目标数据源，请联系管理员，或在菜单中选择“新建数据源”快速创建一个新数据源进行连接。数据源的详细介绍也可以参照SkyLab【数据源】模块的用户文档。

数据源选定后，需要选择一个具体的采集范围。对于数据库类型的源，采集范围可以精确到模式（Schema）级别。

如果选择的是采集Wasp血缘，则不需要选择具体数据源，而是直接连接Wasp数据工厂进行采集。选择采集范围时选择Wasp任务或文件夹。

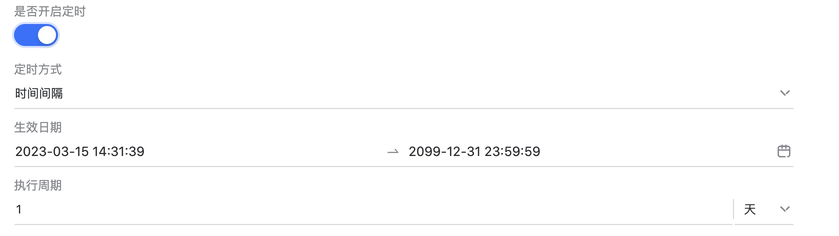

如果打开“是否开启”定时开关，可以配置采集任务调度的周期。具体可以选择“时间间隔”的简单配置模式，或“cron表达式”自定义高级调度逻辑。

SQL解析器

​ 可以解析出SQL内包含的数据血缘信息及Join关系，目前版本仅支持OushuDB SQL语法。SQL解析器包含SQL输入框及血缘展示区，SQL输入框支持SQL格式化、撤销编辑、恢复编辑、解析按钮等功能；血缘展示区说明可以参考【元数据管理】-【血缘管理】模块的介绍。
