总览

简介

什么是总览

总览，即对平台整体运行情况和节点指标的总览，包括【平台总览】和【节点指标】两部分内容。

使用场景

• 平台总览：用于查看整体服务的运行情况。

• 节点指标：在具体使用场景中查看个体节点的运行情况。

基本概念

时间范围

系统提供两种时间选择方式，分别是固定时间范围和自定义时间范围:

• 固定时间范围: 系统固定给您可选择的时间范围称为固定时间范围。用户可选择的选项为实时、近一天、近七天。固定时间范围的计算方式为，以现在的时间作为结束时间，向前推至某段时间，在这段时间内，相关指标的变化信息。如，“实时”表示以选择实时选项的时间为结束时间，向前推至1小时时间点为开始时间，查看这两个时间点之间的相关指标变化信息 (近一天、近七天同理) 。固定时间范围选择后，页面持续接收最新指标数据并展示。

• 自定义时间范围: 可自定义开始时间与结束时间。最大选择范围依据 Prometheus 数据存储的配置决定，当前默认值为保存 14 天。如果有需要可以修改默认 prometheus 配置来满足需求。自定义时间范围不可以动态刷新指标数据。

数据粒度

数据粒度是在时间维度上，按照某个时间长度，将数据进行一次整合的具体时间长度。如“近七天”的数据粒度为1小时，即，在“近七天”的时间范围下，数据每1小时整合一次。数据粒度依据不同的时间范围提供不同的可选选项:

• 近 30 天: 按 1 小时；

• 近七天: 按 1 小时；

• 近一天: 按 10 分钟、按 1 小时；

• 实时: 按 10 秒、按 1 分钟；

• 自定义: 由管理平台决定数据粒度的时间范围；

使用指南

平台总览

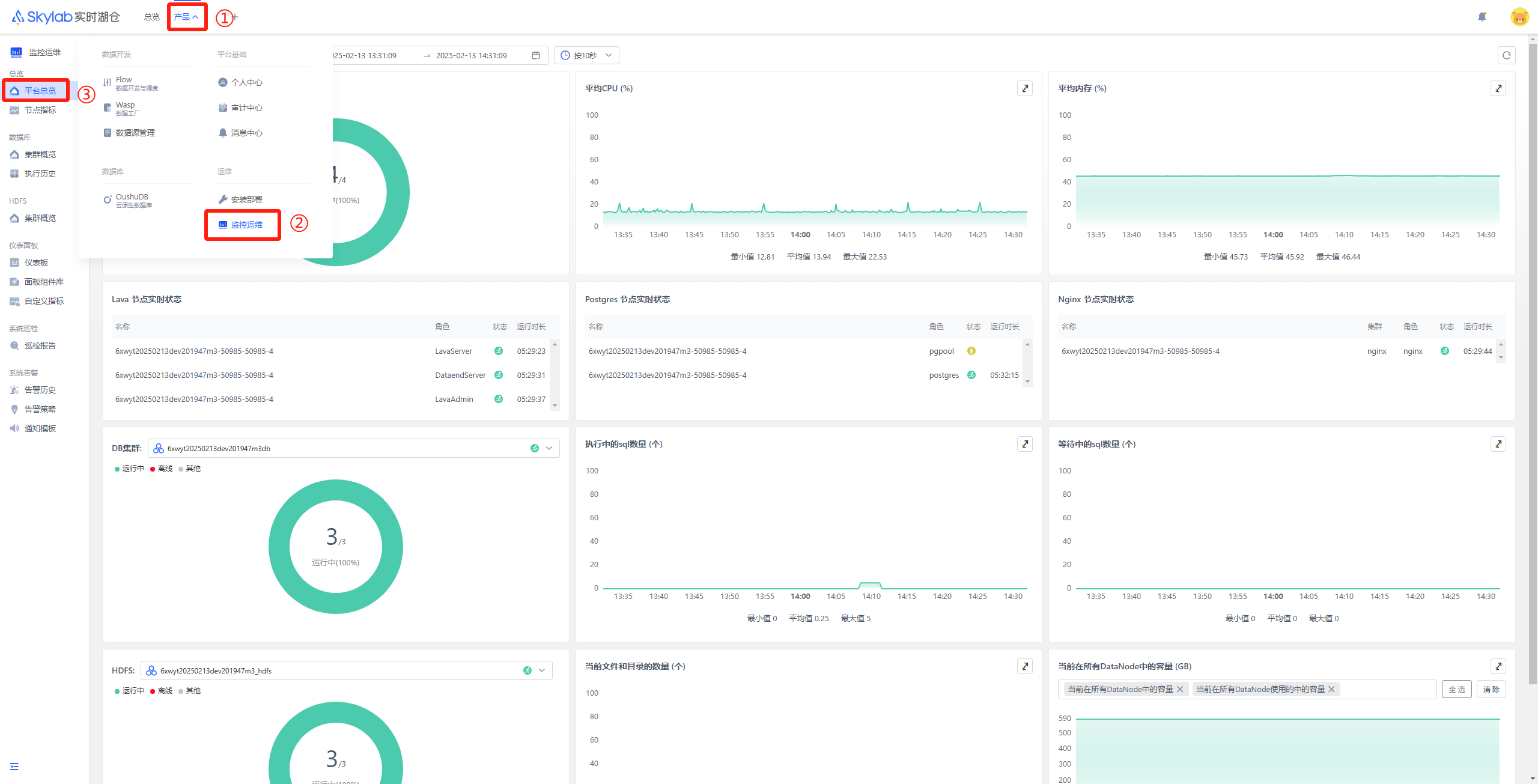

当您希望查看整体服务的运行情况时，您需要进入【平台总览】功能模块。点击【顶部菜单栏】的【产品】=>【监控运维】，再点击【侧边栏】中的【平台总览】，即可查看页面，如下图所示：

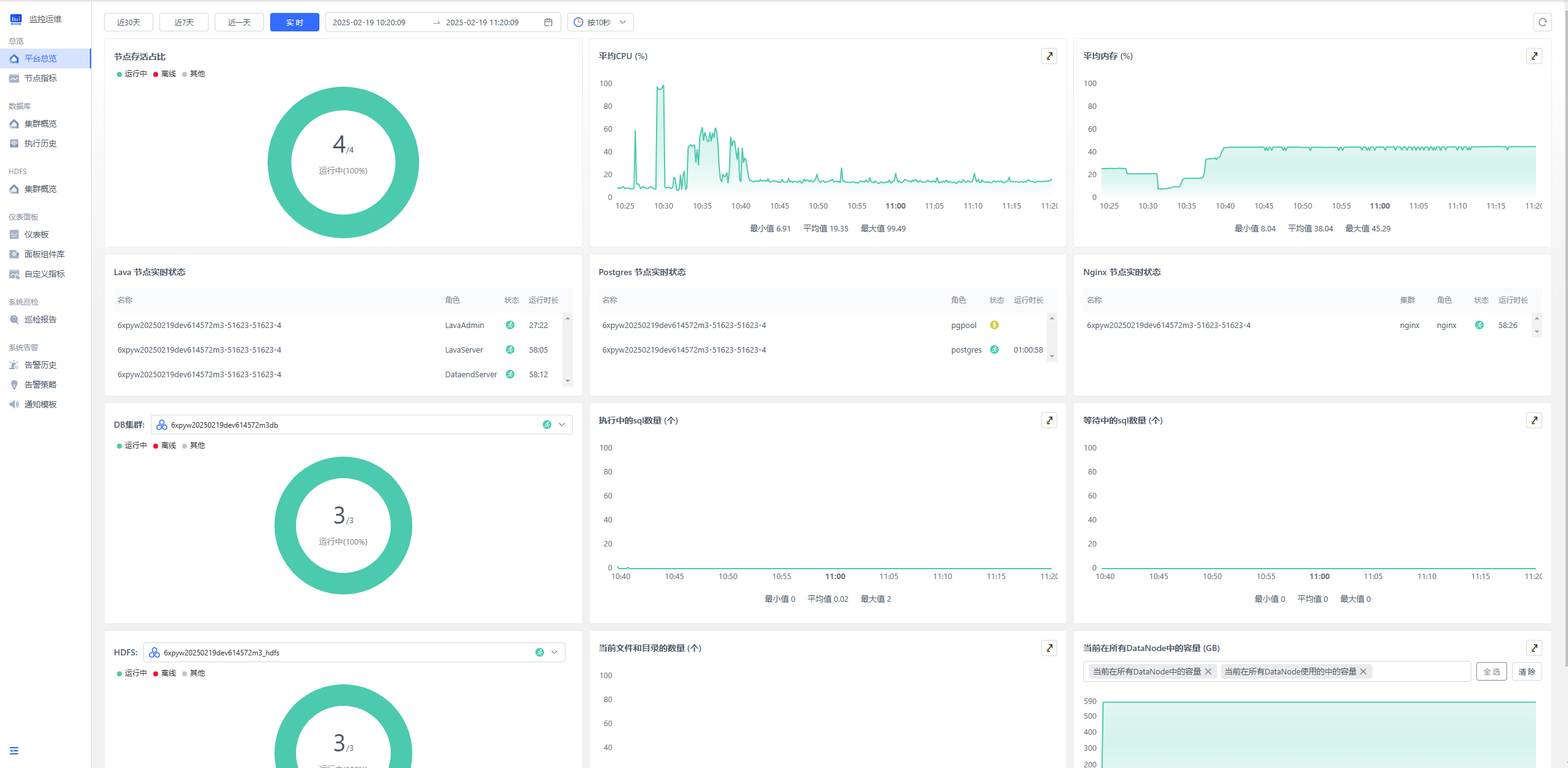

在【平台总览】中，您可以看到对平台各项指标的监控概览，如下图所示：

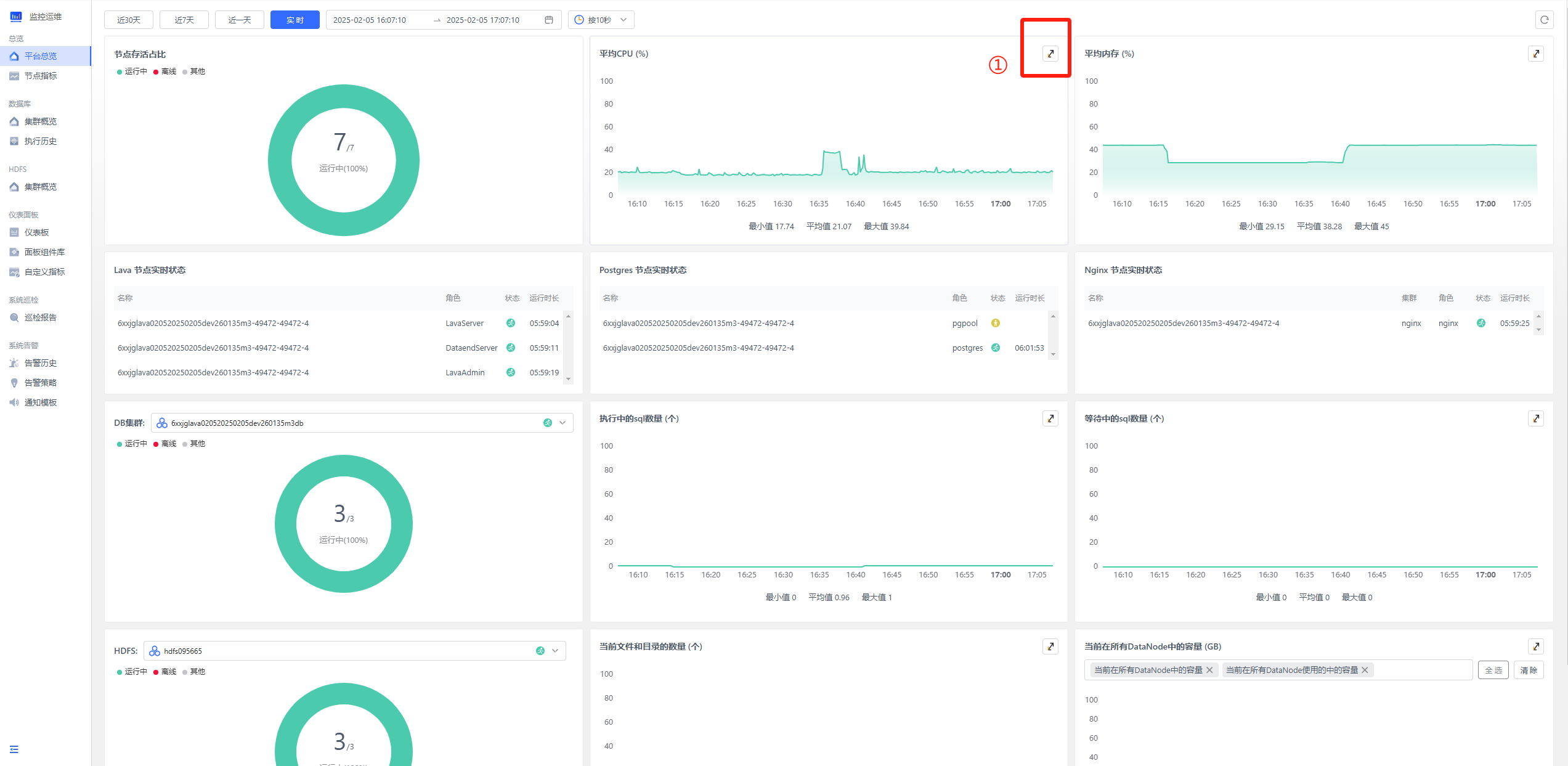

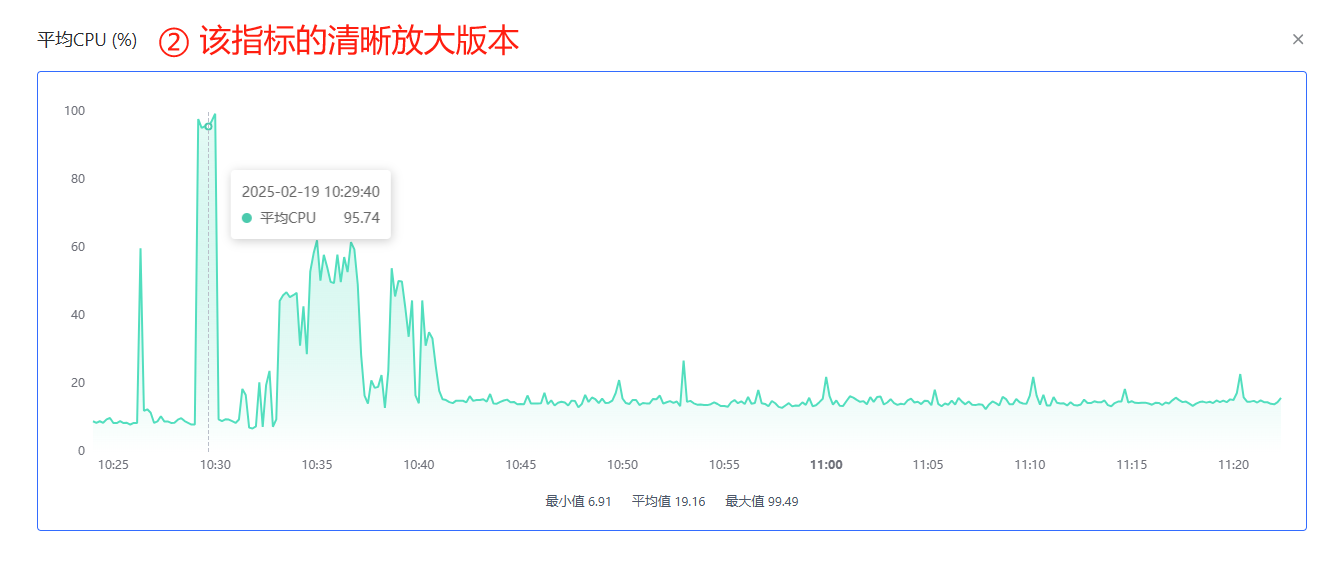

点击卡片右上角的【放大】按钮，您可以看到该指标的清晰放大版本，如下图所示：

节点指标

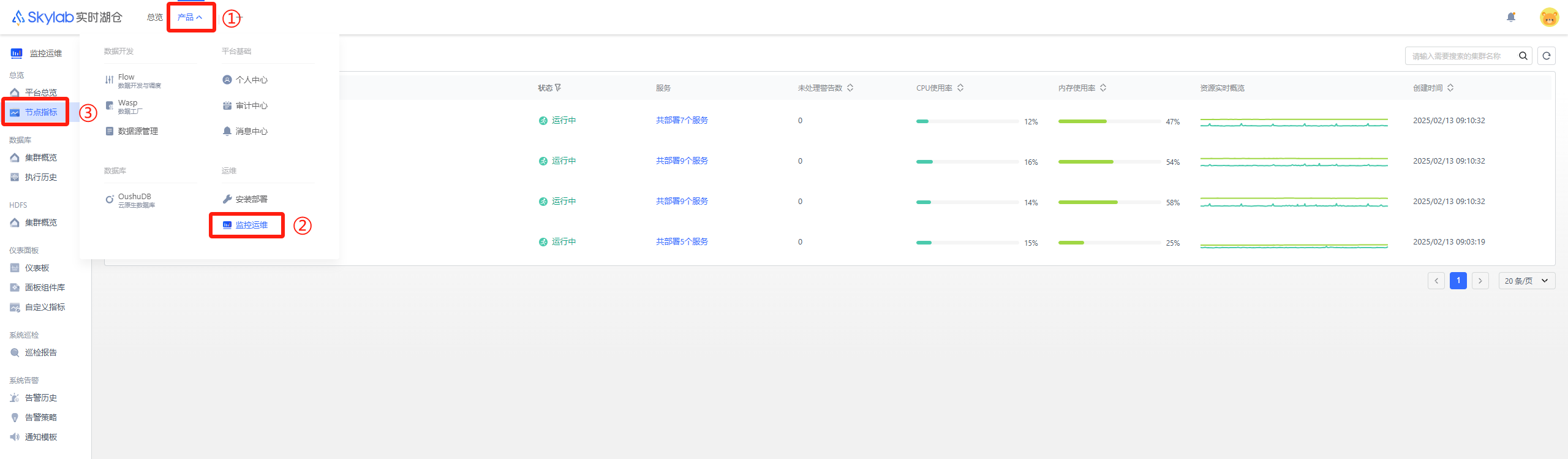

当您希望在具体使用场景中查看节点的运行情况时，您需要进入【节点指标】功能模块。点击顶部菜单栏的【产品】=>【监控运维】，再点击侧边栏中的【节点指标】，即可查看页面，如下图所示：

节点指标模块主要包含三部分功能：节点列表、节点详情和指标对比。

节点列表

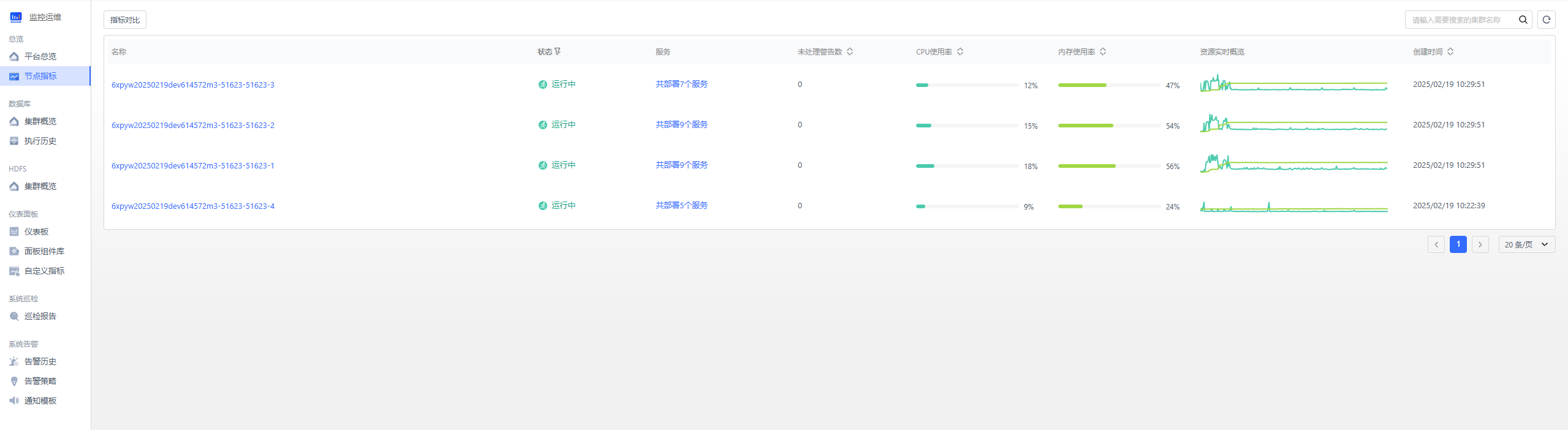

在节点列表中，可对当前用户下节点的 CPU 使用率、内存使用率、资源实时概览进行实时展示，主要用于快速排查存在问题的节点。【节点列表】展示如下图所示：

节点详情

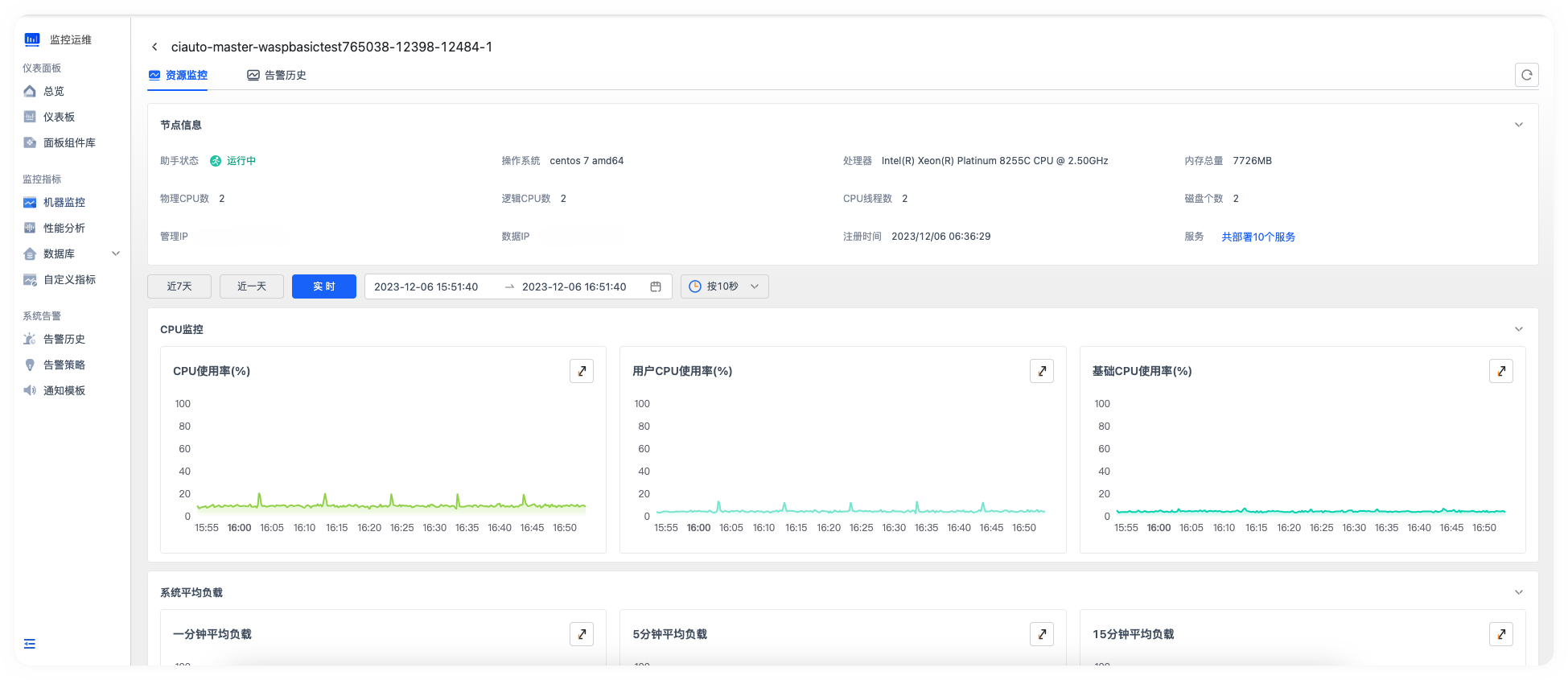

当您希望查看该节点的详情信息时，您可以在【节点列表】中，点击某节点的【名称】，即可进入到节点的详情界面中，查看该节点的详情（另一种查看方式为通过 URL 进行访问，如在安装部署模块中通过点击节点名称，跳转到节点详情界面查看节点详情）。【节点详情】展示如下:

【节点详情】包含两个子功能：【资源监控】和【告警历史】。

资源监控

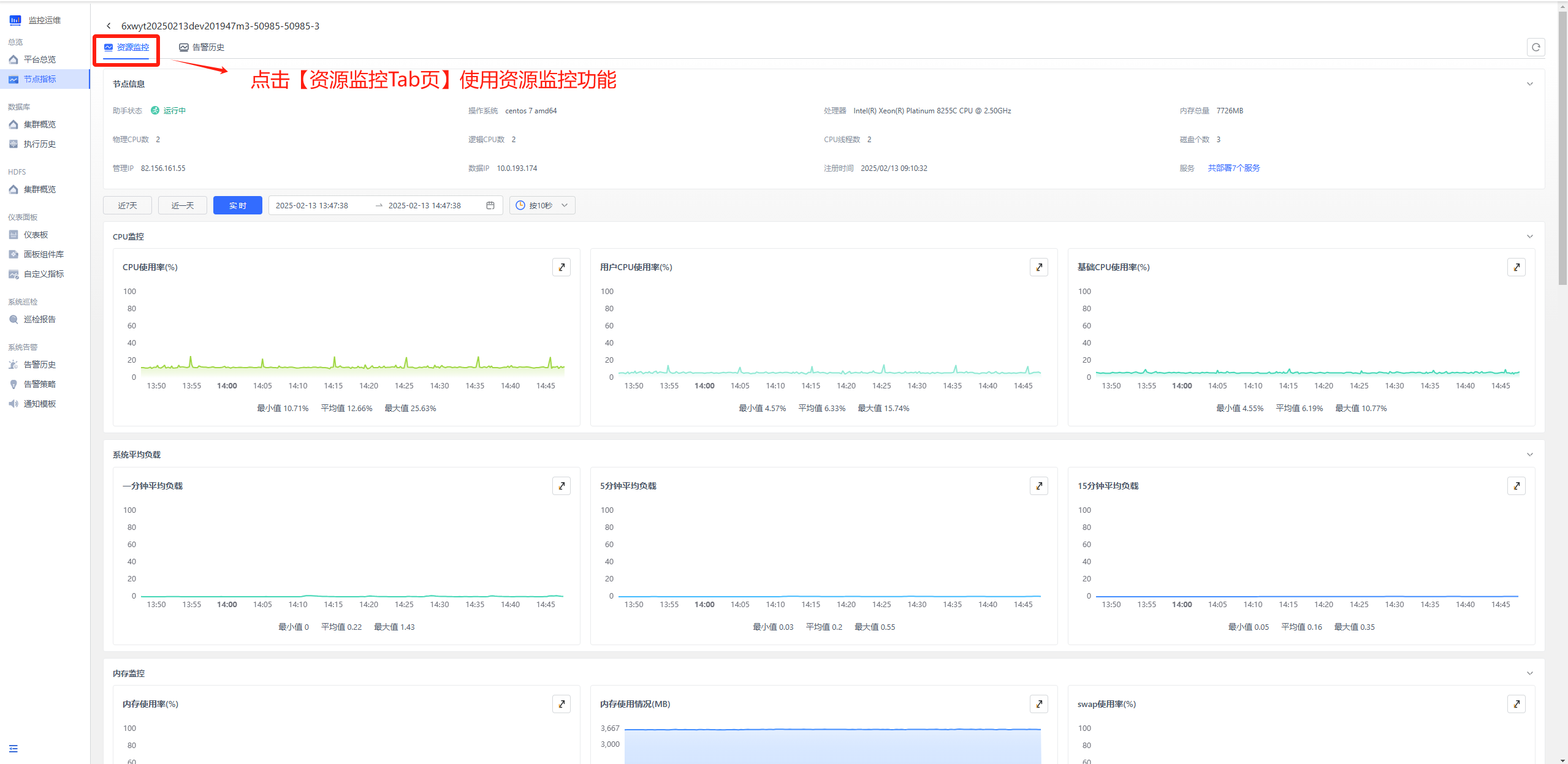

当您希望查看该节点的信息和具体使用情况时，您可以使用【资源监控】，您可以点击【资源监控 Tab 页选项】进入【资源监控】功能，如下图所示：

【资源监控】包含两部分内容：【节点信息】和【指标监控（包含TOP指标）】。

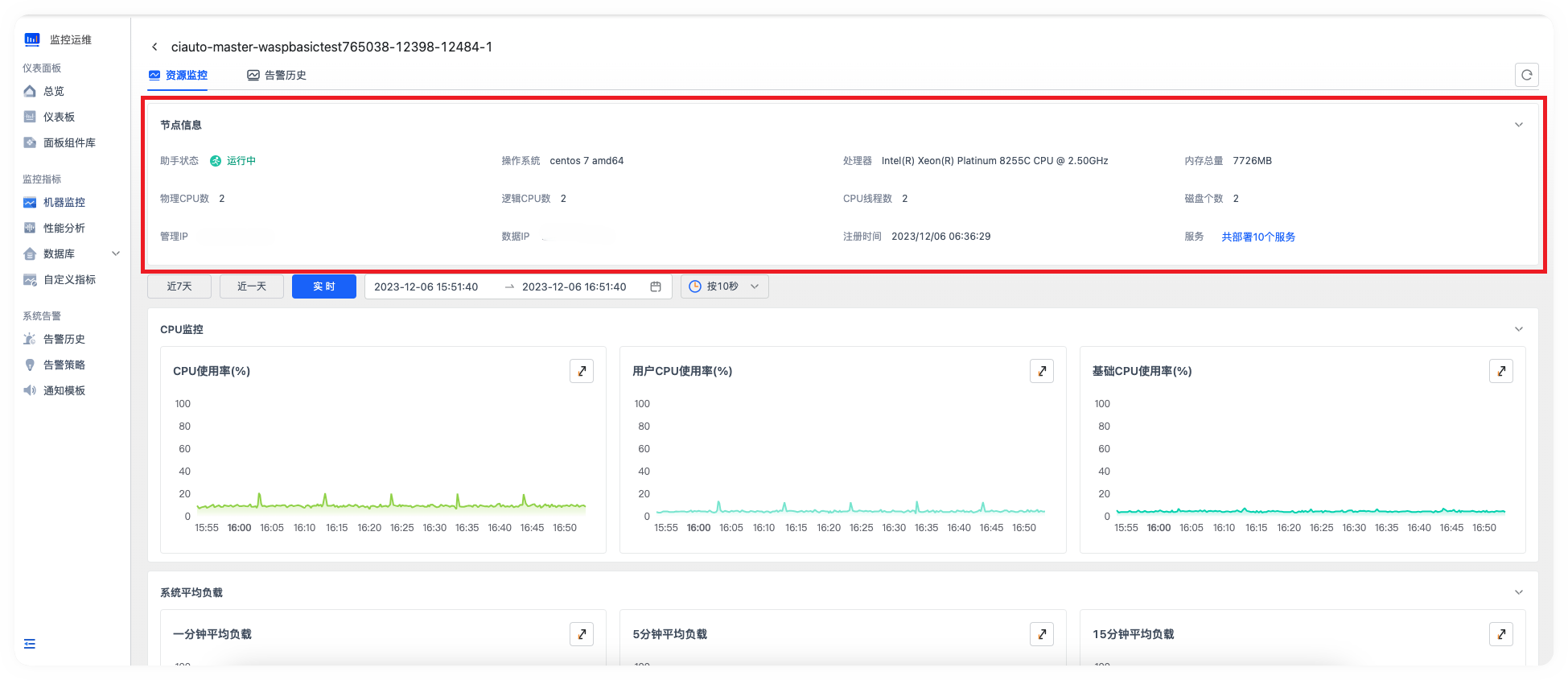

【节点信息】为您提供选中节点的系统信息及关联的集群信息，如下图所示：

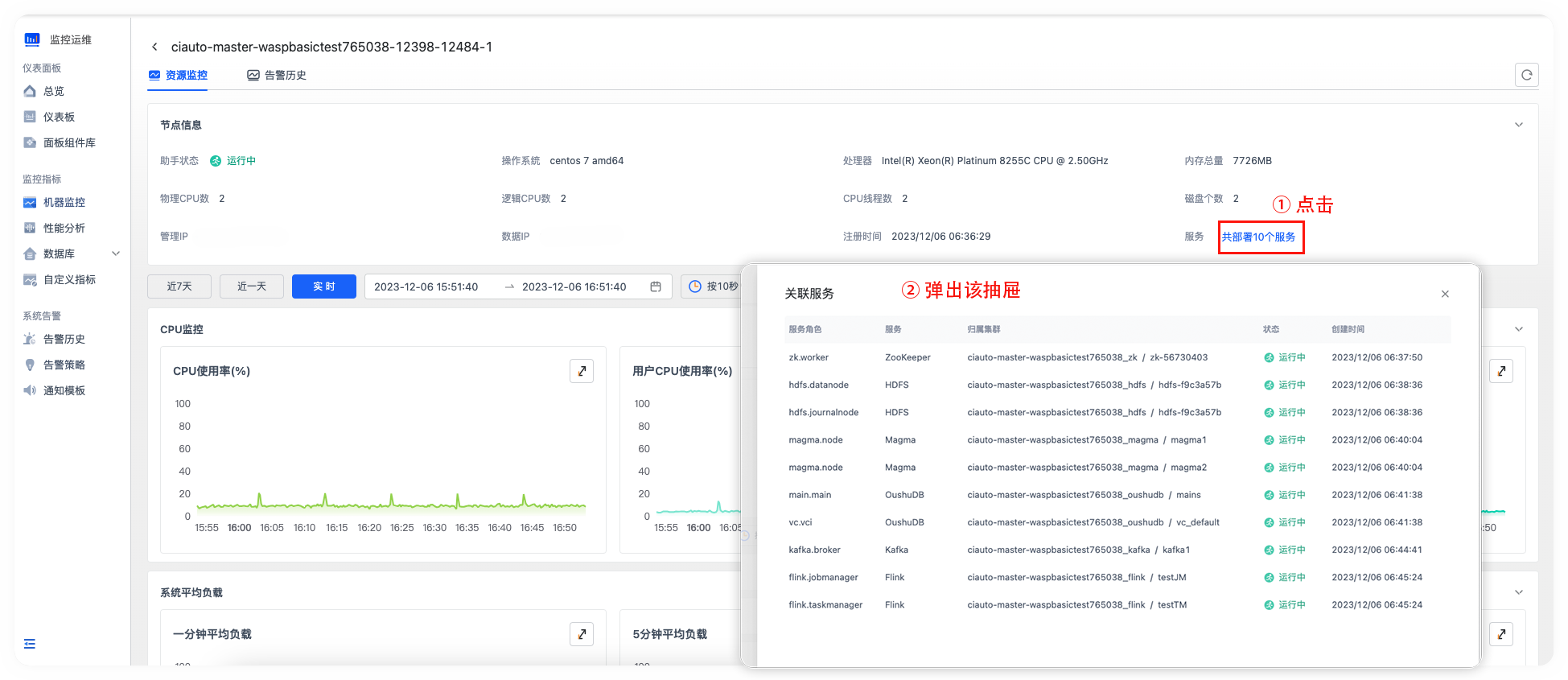

【节点信息】还可展示该节点上拥有的服务，及该服务所在的集群的层级关系。您可以通过【资源监控】=>【节点信息】=>【服务】中找到具体的服务信息，如下图所示：

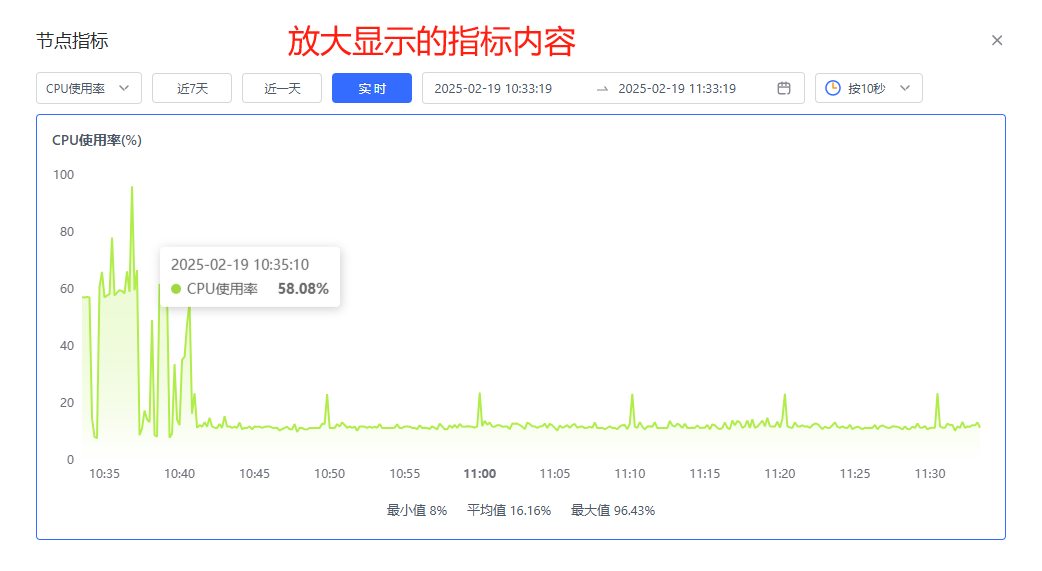

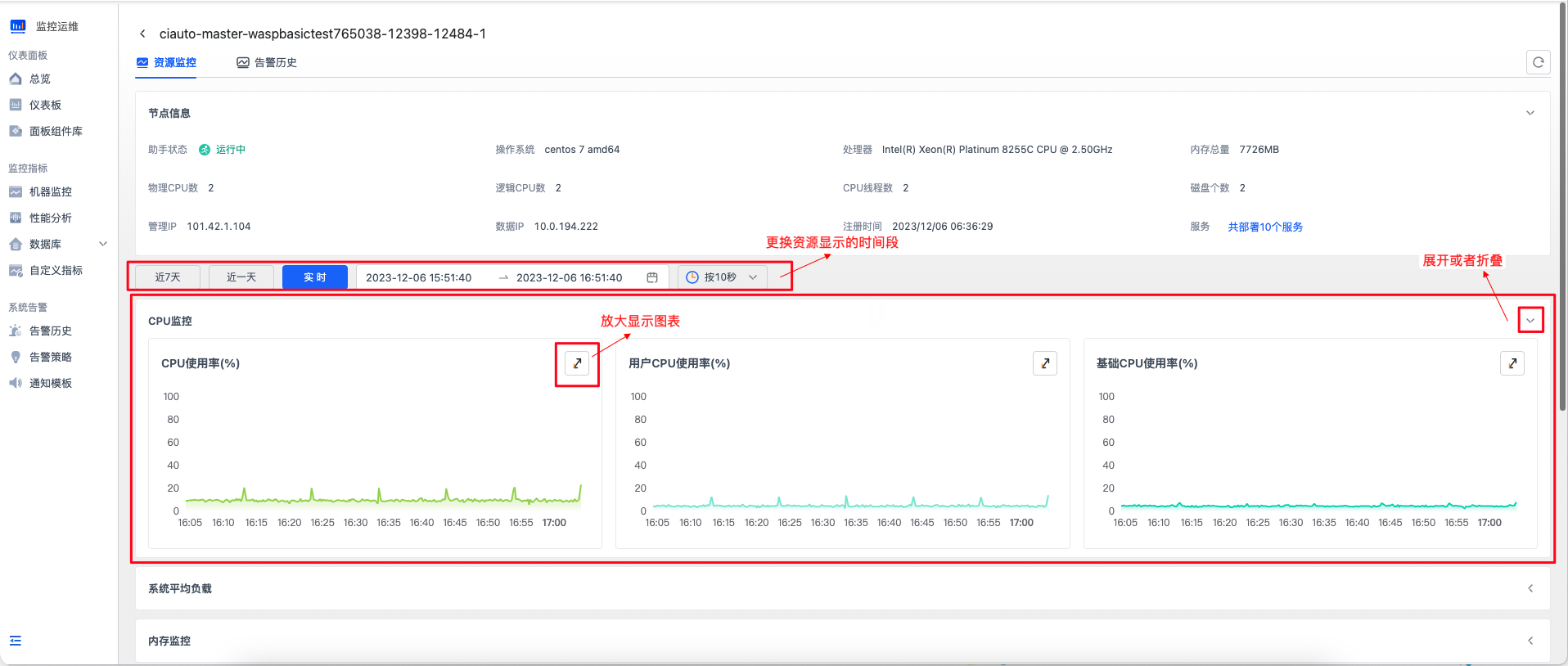

【指标监控】为您提供了各个系统指标（例如，CPU、系统负载、内存、磁盘 IO、TOP 进程）的资源使用情况。您可以选择需要监控的时间段，您还可以点击标题即可展开/收起指标监控内容。点击每个图标右上角的【放大箭头】，您还可以活得更加清晰、明确的图像呈现。整体操作如下图所示：

告警历史

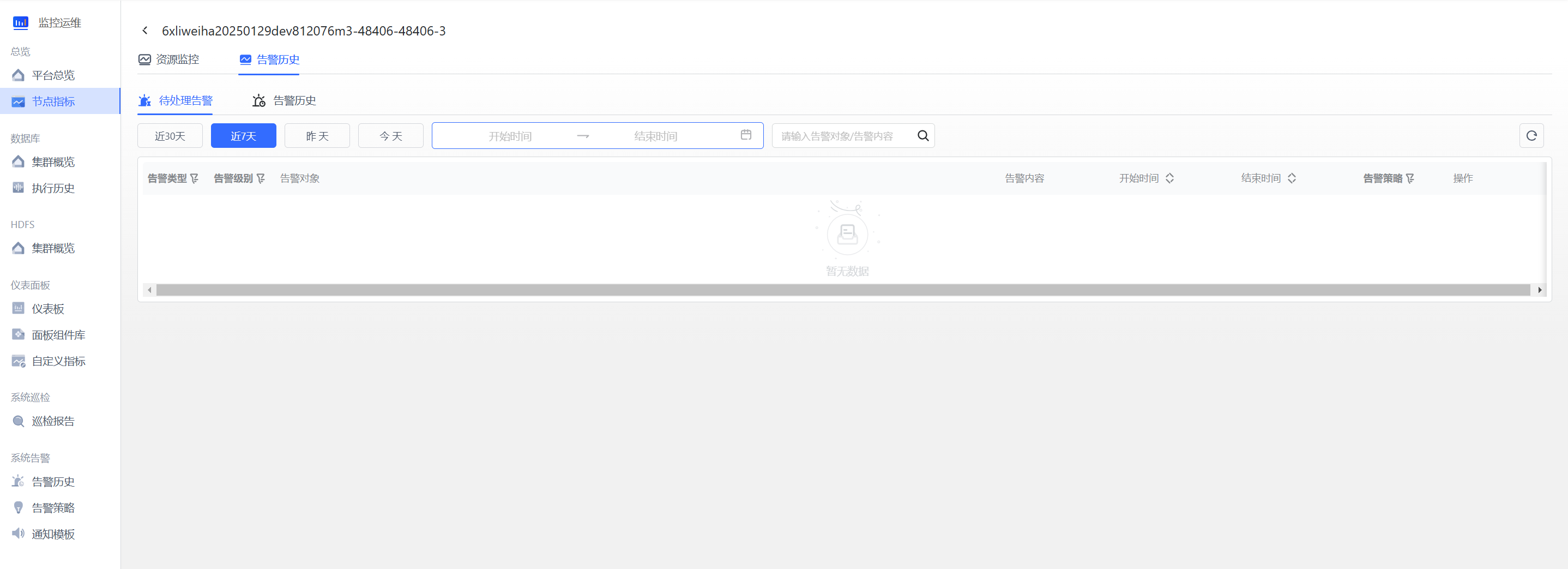

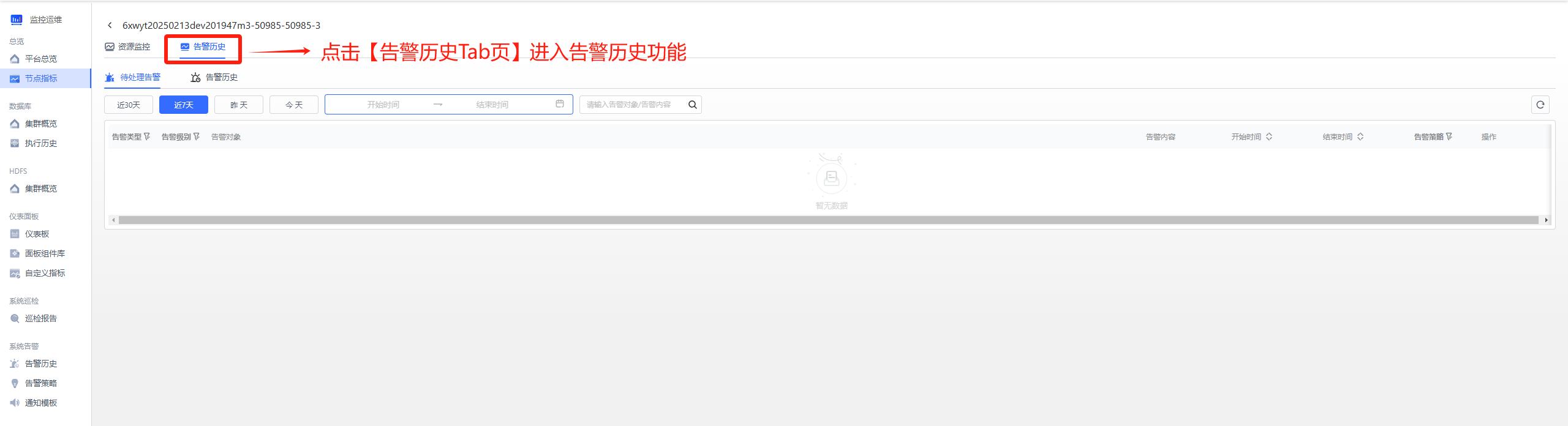

当您希望查看该节点所有的告警信息时，您可以点击【告警历史 Tab 页选项】进入【告警历史】功能，如下图所示：

【告警历史】的主要内容为【待处理告警】和【告警历史】，您可以根据需要查看该节点的告警信息，如下图所示：

指标对比

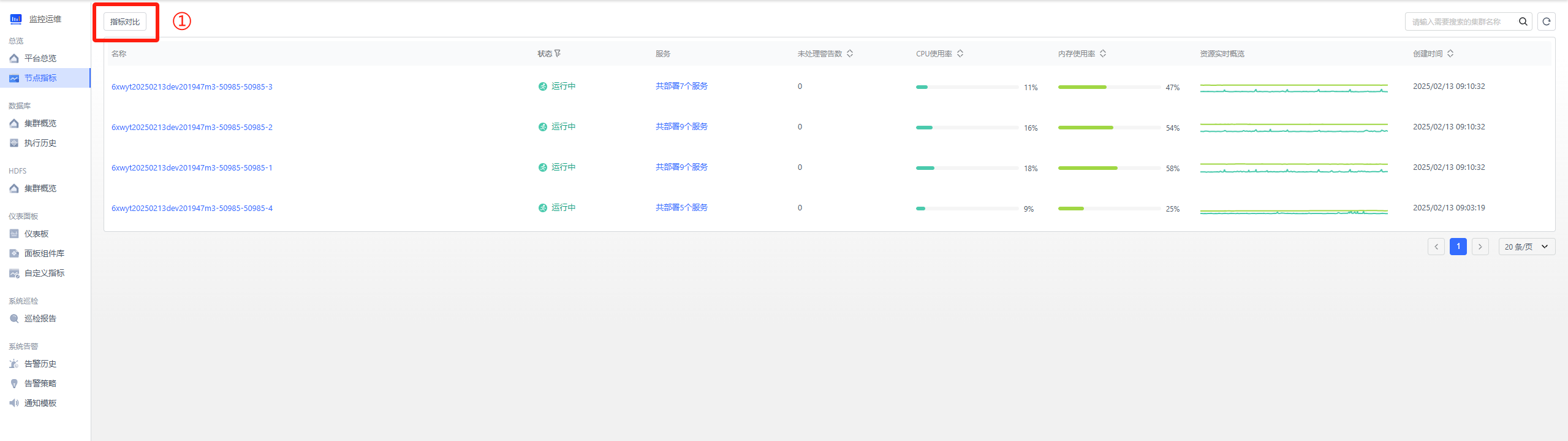

当您希望需要指标的对比展示，您可以在【节点指标】模块点击【指标对比】进入指标对比功能。

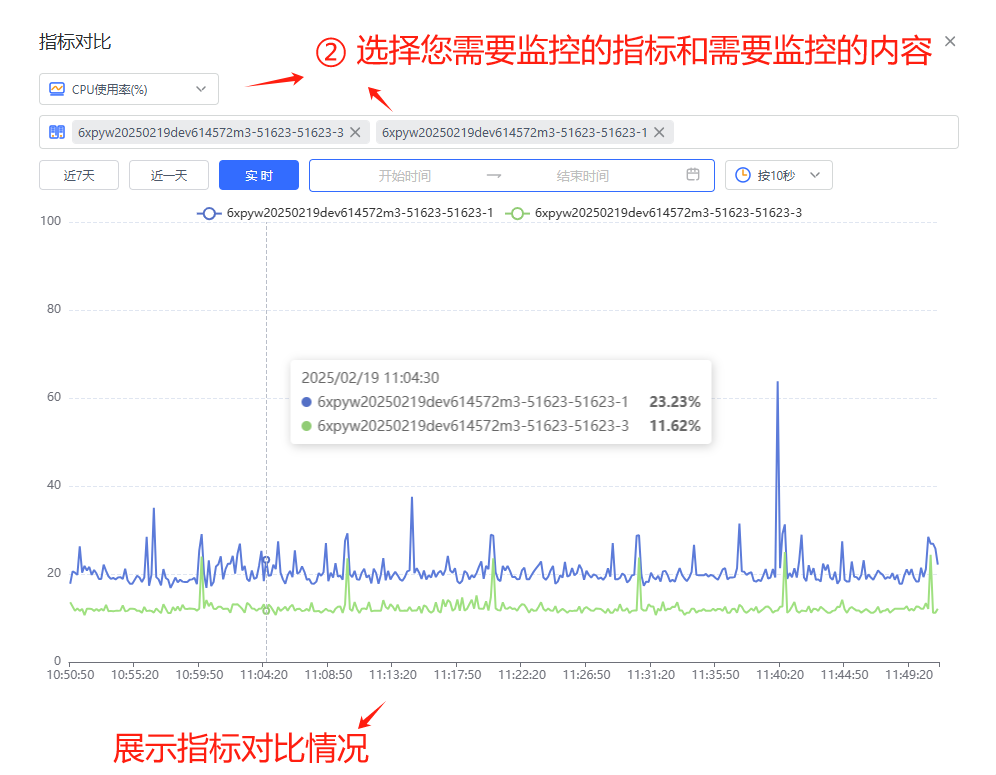

在【指标对比】中，您可以选择需要对比的指标、节点、时间范围及粒度，系统会在下方生成对比结果，方便您以对比的方式发现有问题的节点或指标，如下图所示：
